Infineon представляет драйвер управления двигателем постоянного тока с ШИМ до 20 кГц и максимальным током 7 А

Infineon выпустила TLE9201SG  — это 5-А H-мост общего назначения для управления двигателями переменного тока и другими индуктивными нагрузками в автомобильных приложениях (и не только). Возможна широтно-импульсная модуляция выходных сигналов с частотой до 20 кГц.

ШИМ/DIR-управление позволяет снизить количество выводов с поддержкой ШИМ, необходимых для интерфейса микроконтроллера. H-мост переключается в режим ограничения тока прерывателя при токах нагрузки, превышающих пороговое значение (тип. 7 А).

TLE9201 имеет защиту от короткого замыкания и перегрева и осуществляет всестороннюю диагностику с использованием интерфейса SPI, а также «сообщает» о базовых ошибках путем установки флагов состояния. Обрыв цепи нагрузки может определяться, даже если мост выключен или если ШИМ используется для управления индуктивными нагрузками.

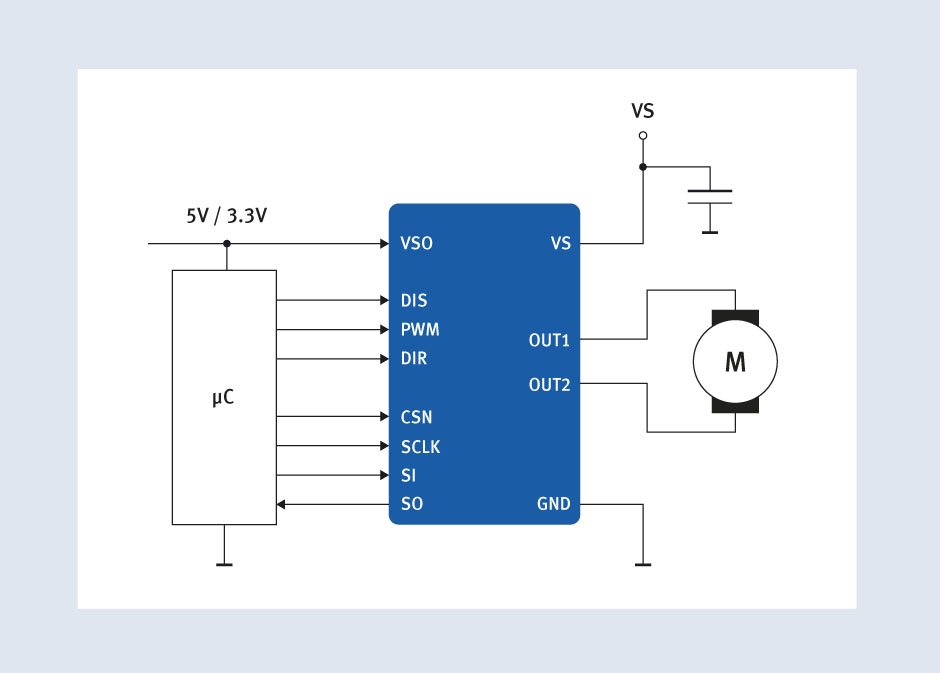

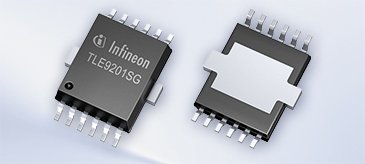

Прочный корпус PG-DSO-12-17 обеспечивает отличные температурные характеристики благодаря толстому медному распределителю тепла (heat slug). Благодаря выступающим кромкам распределителя тепла этот корпус идеально подходит для автоматического оптического контроля качества пайки.

Особенности

• Типичное значение RDS(on) составляет 100 мОм на ключ при температуре перехода Tj = 25°C
• Рабочее напряжение при батарейном питании составляет 5…28 В
• Входной логический сигнал 3.3 В или 5.0 В, TTL/CMOS-совместимый
• Низкий ток в дежурном режиме
• Ограничение тока прерывателя
• Защита от короткого замыкания и от перегрева
• Защита от пониженного напряжения питания VS
• Функция обнаружения обрыва цепи нагрузки в состояниях ON и OFF
• Детальная диагностика по интерфейсу SPI или с помощью флага ошибки
• Экологически безопасная продукция (отвечает требованиям директивы RoHS)
• Соответствует стандарту AEC

Применение

• Небольшие двигатели постоянного тока, которым требуется ток не более 5 А
• Системы рециркуляции выхлопных газов
• Системы с переменной турбогеометрией
• Системы управления холостым ходом
• Заслонки для изменения направления потока газа
• Системы с переменным расходом воздуха
• Турбокомпрессоры с перепускными клапанами
• Любые промышленные системы с двигателями постоянного тока, требующими максимального тока до 5 А
