Linear Technology представляет высоковольтный 200-миллиамперный LDO стабилизатор c активным разрядом выходной емкости

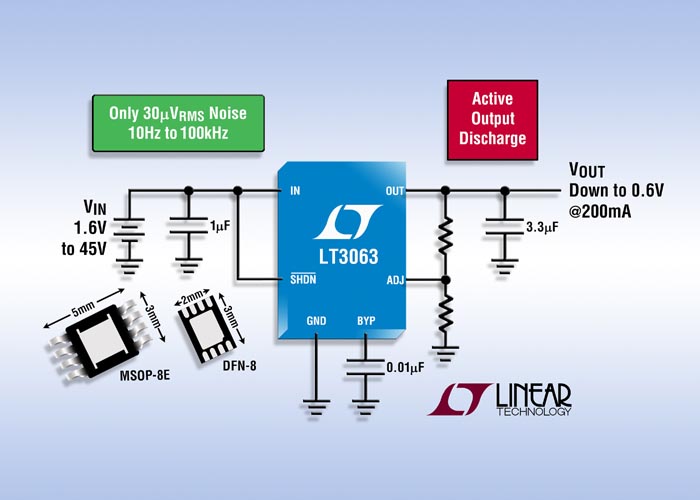

Linear Technology представляет микросхему LT3063 – высоковольтный, малошумящий линейный LDO стабилизатор c активным разрядом выходной емкости. При максимальной нагрузке 200 мА падение напряжения на микросхеме составляет 300 мВ. LT3063 содержит n-канальный МОП транзистор, замыкающий выход на «землю» при подаче низкого уровня на вывод SHDN или при отключении входного напряжения. Такой быстрый разряд помогает защитить нагрузку в устройствах, требующих управления питанием непосредственно как в процессе его включения, так и выключения, например, в высококачественных датчиках изображения.

Диапазон входного напряжения LT3063 – от 1.6 В до 45 В, регулируемого выходного – от 0.6 В до 19 В. Чтобы программно установить режим ультранизких шумов, не превышающих 30 мкВ с.к.з в диапазоне частот 10 Гц … 100 кГц, достаточно единственного внешнего конденсатора, который одновременно обеспечивает и плавный пуск микросхемы, предотвращающий выбросы напряжения при включении. Уровень выходного напряжения LT3063 поддерживается с точностью ±2% во всем диапазоне входных напряжений, токов нагрузки и температур. Благодаря широкому диапазону входных и выходных напряжений, быстрой реакции на переходные процессы, малому току утечки (45 мкА в рабочем состоянии и менее 3 мкА в состоянии покоя), LT3063 будет отличным выбором как для портативных устройств с батарейным питанием, так и для устройств автоматики, а также для блоков питания промышленных и авиационных систем.

Для работы LT3063 требуется небольшой, дешевый керамический выходной конденсатор, улучшающий стабильность и переходную характеристику. Устойчивость микросхемы обеспечивается выходным конденсатором с минимальной емкостью 3.3 мкФ. Цепи внутренней защиты предохраняют микросхему от неверной установки батарей, от обратного тока и перегрева. Устройство также содержит схему прогрессирующего ограничения выходного тока.

Основные особенности LT3063

• Выходной ток: 200 мА;
• Низкое падение напряжения: 300 мВ;
• Активный разряд выходной емкости при выключении, или при исчезновении входного напряжения;
• Низкий уровень шумов: 30 мкА с.к.з. (10 Гц … 100 кГц);
• Малый ток утечки: 45 мкА;
• Широкий диапазон входных напряжений: 1.6 В … 45 В;
• Регулируемый диапазон выходных напряжений: 0.6 В … 19 В;
• Нестабильность выходного напряжения не хуже ±2% во всем диапазоне входных напряжений, токов нагрузки и температур;
• Один внешний конденсатор для плавного запуска и снижения выходного шума;
• Для устойчивой работы достаточно выходного конденсатора емкостью 3.3 мкФ;
• Низкий ток покоя (< 3 мкA);
• Защита от неправильной полярности подключения батареи и от обратных токов;
• Внутренняя защита от перегрева и цепь прогрессирующего ограничения тока;
• 8-контактные корпуса DFN 2 × 3 мм или MSOP с уменьшенным тепловым сопротивлением.
