Linear Technology выпускает малошумящий двухканальный преобразователь напряжения на коммутируемых конденсаторах с выходными токами ±50 мА

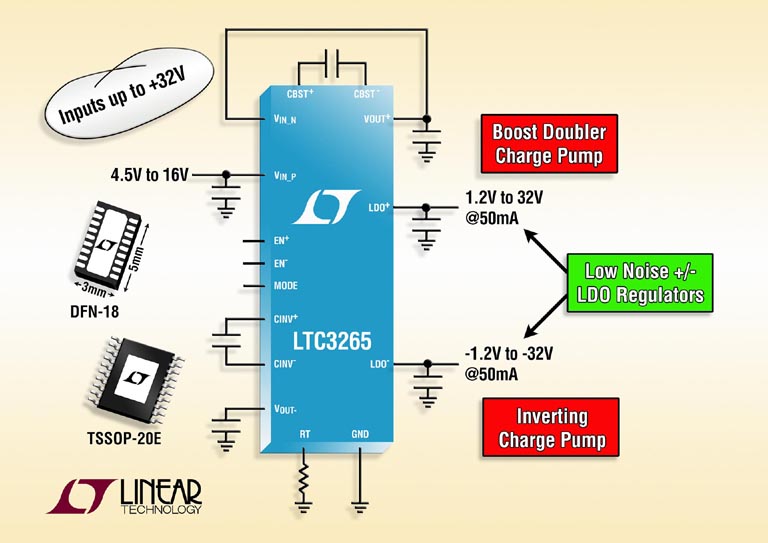

Linear Technology объявила о выпуске микросхемы высоковольтного малошумящего двухканального источника питания LTC3265, без использования индуктивностей преобразующего входное положительное напряжение (V_{IN_P}) в биполярные напряжения ±2•V_{IN_P}. Устройство содержит удвоитель и инвертор напряжения на коммутируемых конденсаторах и два LDO стабилизатора. Повышающий зарядовый насос преобразует входные напряжение от 4.5 В до 15 В, которое дополнительно сглаживается LDO пострегулятором, подключенным к его выходу. Входной диапазон инвертирующего преобразователя еще шире – 4.5 В … 32 В, а его выходное напряжение может быть подключено либо к входу, либо к выходу повышающего преобразователя. LDO пострегулятор отрицательного канала питается от выхода инвертирующего зарядового насоса (V_OUT–). LTC3265 хорошо подходит для различных приложений, требующих малошумящих двуполярных источников питания при высоком первичном напряжении, в частности, для малошумящих генераторов напряжения смещения, используемых в промышленном и измерительном оборудовании, портативных медицинских устройствах и автомобильных информационно-развлекательных системах.

LDO регуляторы положительного и отрицательного каналов могут отдавать в нагрузку токи до 50 мА при напряжении шумов, не превышающем 100 мкВ с.к.з. Их выходные напряжения независимо устанавливаются на уровнях от ±1.2 В to ±32 В с помощью внешних резистивных делителей, позволяя формировать симметричные или асимметричные шины питания. Внутренние зарядовые насосы микросхемы LTC3265 могут работать либо в пульсирующем режиме для получения наивысшего КПД, либо с постоянной частотой синхронизации для минимизации шумов. В пульсирующем режиме собственный ток потребления преобразователя в отсутствие нагрузки составляет всего 135 мкА при двух включенных LDO стабилизаторах. В режиме постоянной частоты синхронизации микросхема работает на фиксированной частоте 500 кГц, которую с помощью внешнего резистора можно перестраивать в диапазоне от 50 кГц до 500 кГц. Микросхеме требуется небольшое количество внешних компонентов, а схема мягкого запуска предотвращает возникновение чрезмерных токов при включении устройства. Кроме того, LTC3265 имеет защиту от короткого замыкания и перегрева.

LTC3265 предлагаются в низкопрофильном (0.75 мм) 18-выводном корпусе DFN с размерами 3 × 5 мм и в 20-выводном корпусе TSSOP. Оба корпуса имеют вскрытое теплоотводящее основание. Микросхемы групп E и I, независимо от типа корпуса, рассчитаны на работу при температуре перехода от –40 °C до 125 °C. Группа H может использоваться в диапазоне температур от –40 °C до 150 °C, а группа MP сохраняет заданные характеристики при температуре –40 °C … 150 °C. Все приборы имеются на складе компании. Цены на микросхемы группы E в корпусе любого типа начинаются от $3.80 за штуку.

Сводка основных характеристик LTC3265

• Повышающий зарядовый насос, вырабатывающий напряжение 2•V_{IN_P} (V_{IN_P} = 4.5 … 16 В);
• Инвертирующий зарядовый насос вырабатывающий напряжение –V_{IN_N} (V_{IN_N} = 4.5 … 32 В);
• Малошумящий LDO стабилизатор канала положительного напряжения с выходным током до 50 мА;
• Малошумящий LDO стабилизатор канала отрицательного напряжения с выходным током до 50 мА;
• Собственный ток потребления в пульсирующем режиме 135 мкА при двух включенных LDO стабилизаторах;
• Частота генератора программируется в диапазоне от 50 кГц до 500 кГц;
• Устойчивость обеспечивается керамическими конденсаторами;
• Защита от коротких замыканий и перегрева;
• Низкопрофильный 18-выводной корпус DFN размером 3 × 5 мм и 20-выводной корпус TSSOP со сниженным тепловым сопротивлением.
