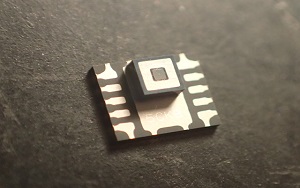

Развивая технологию квантовых датчиков ИК-излучения на основе антимонида индия (InSb), компания Asahi Kasei Microdevices (AKM) вслед за одноканальным фотосенсором IR1011, прочно закрепившемся на рынке, разработала новый прибор AK9750, в котором интегрированы четыре квантовых датчика ИК-излучения и микросхема обработки сигналов. Использованный в AK9750 пассивный инфракрасный датчик, благодаря сужению области наблюдения за счет ограничителя поля зрения и оптического фильтра, способен выполнять функцию обнаружения присутствия человека. После предпродажной калибровки смещения и усиления каждого сенсорного элемента с помощью микросхемы обработки сигналов, AK9750 обеспечивает передачу по интерфейсу I2C результатов измерений, имеющих 16-битную точность.
Благодаря непосредственному преобразованию ИК-излучения человеческого тела в электрический сигнал, устройство может регистрировать присутствие не только движущихся, но и неподвижных людей. AK9750 могут использоваться в качестве ИК датчиков в персональных компьютерах, приложениях Интернета вещей и бытовых приборах.
ИК сенсорный элемент на основе InSb
В AK9750 используются сверхминиатюрные квантовые InSb фотодиоды, изготовленные с использованием технологического процесса, разработанного AKM для производства элементов Холла. Фотодиод работает как инфракрасный датчик, способный детектировать ИК-излучение с высоким разрешением и большой скоростью.
Высококачественный датчик присутствия
Благодаря разнице расстояний от центров датчиков до точки наблюдения инфракрасные приборы могут фиксировать пространственное распределение источников тепла. Дифференциальные сигналы четырех сенсорных элементов позволяют использовать AK9750 в качестве высококачественного датчика присутствия человека.
ИК-датчики, не требующие калибровки
Смещение и разброс усиления четырех ИК датчиков калибруются перед отправкой покупателю. Калибровочные параметры записываются во внутреннее EEPROM датчика. Пользователю выполнять системную калибровку не требуется.
 |

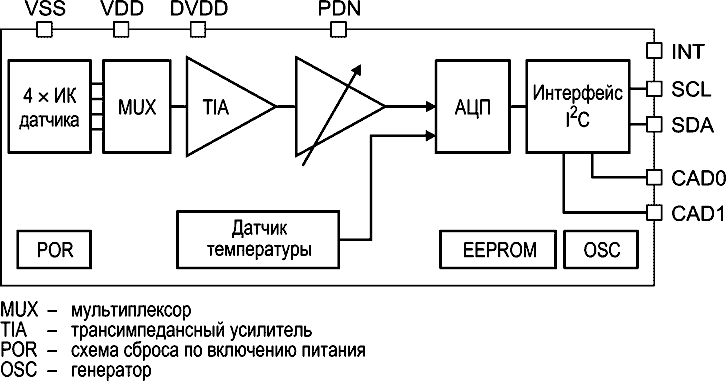

| Блок-схема AK9750. |
Основные особенности датчика AK9750
- Четыре интегрированных ИК датчика;
- Встроенный оптический фильтр;
- Интерфейс I2C;
- 16-битный цифровой выход;
- Вывод с открытым стоком для сигнала прерывания внешнего контроллера;
- Диапазон рабочих температур ИК датчиков: –10 °C … +60 °C;
- Напряжение питания: 1.71 … 3.63 В;
- Ток потребления:
- Не более 100 мкА (режим непрерывной работы),
- Не более 1 мкА (режим пониженного потребления мощности),
- Корпус: SON, 10 выводов, размеры 4.6 × 3.8 × 1.2 мм.
