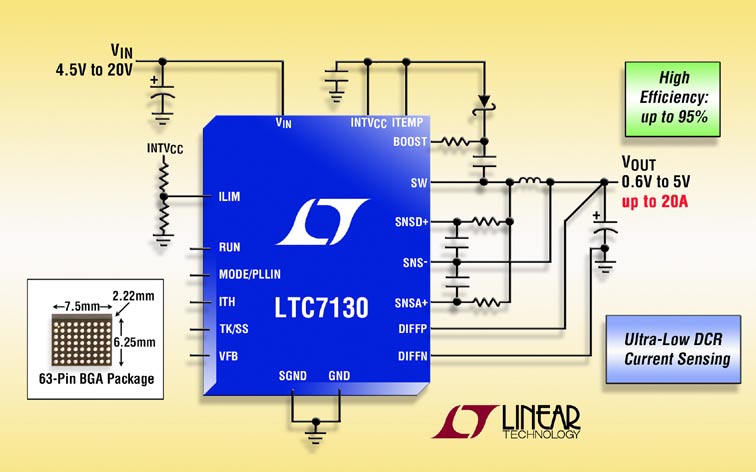

Linear Technology выпустила синхронный понижающий DC/DC преобразователь LTC7130, работающий на фиксированной частоте в режиме стабилизации по пиковому току (CCM), особенностью которого является термпокомпенсированная сверхчувствительная схема измерения падения напряжения на активном сопротивлении индуктивности (DCR). Уникальная архитектура устройства упрощает частотную компенсацию петли обратной связи и предоставляет возможность увеличения выходного тока путем непосредственного параллельного соединения нескольких микросхем. Кроме того, увеличенное отношение сигнал/шум в схеме усиления сигнала датчика тока позволяет повысить КПД сильноточных приложений за счет использования мощных индуктивностей с очень низкими значениями DCR. Благодаря этому также снижается джиттер импульсов синхронизации, характерный для схем с низкими DCR, и повышается точность ограничения тока. Диапазоном входных напряжений от 4.5 до 20 В поддерживается широкий спектр приложений, включая большинство промежуточных шин питания, а также обеспечивается совместимость с многими типами батарей. Интегрированные N-канальные MOSFET могут пропускать непрерывные токи до 20 А при напряжениях от 0.6 В до 5.5 В, что делает преобразователи идеальными приборами для использования в точках подключения нагрузки таких сильноточных низковольтных приложений, как процессоры обработки сигналов, ПЛИС и специализированные аналоговые микросхемы. Другими областями применения могут быть телекоммуникационные устройства, источники питания с распределенной архитектурой и системы общего назначения с высокой плотностью мощности.
Малое минимальное время включения LTC7130, равное 90 нс, обеспечивает высокий коэффициент понижения на высоких частотах преобразования. Для синхронизации усройства может использоваться как внутренний генератор, программируемый внешним резистором в диапазоне от 250 кГц до 770 кГц, так и внешний источник импульсов. Общая ошибка стабилизации выходного напряжения LTC7130 не превышает ±0.5% во всем диапазоне допустимых температур перехода от –40 °C до 125 °C. Микросхемы содержат быстродействующий дифференциальный усилитель сигнала внешнего токоизмерительного датчика, программируемый ограничитель выходного тока, цепь защиты от короткого замыкания нагрузки, программируемую схему мягкого запуска с отслеживанием выходного напряжения, дополнительный вывод питания EXTVCC для снижения рассеиваемой мощности и выходной флаг индикации повышенного и пониженного напряжения.
 |

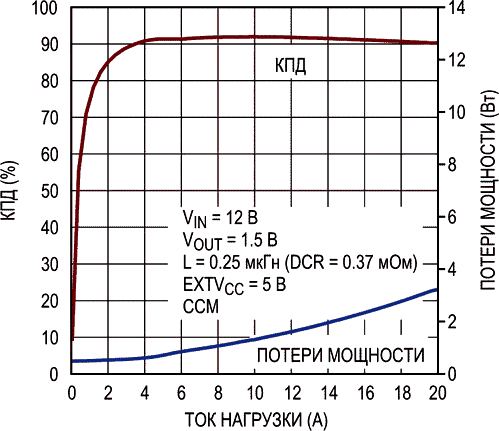

| Зависимость КПД от тока нагрузки. |

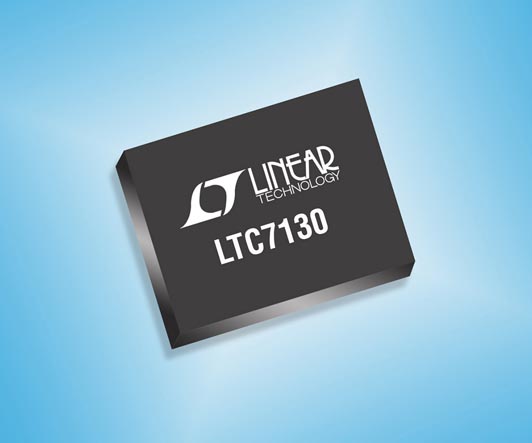

LTC7130 поставляются в корпусе BGA со сниженным тепловым сопротивлением размером 6.25 × 7.5 × 2.22 мм. Для финишного покрытия выводов могут использоваться как бессвинцовые материалы, удовлетворяющие требованиям директивы RoHS, таки и сплавы SnPb (63/37%). Параметры микросхем групп E и I гарантируются в диапазоне рабочих температур перехода от –40 °C до 125 °C. Установленные на приборы цены начинаются от $7.95 за штуку для партий из 1000 микросхем группы E. Приборы всех групп имеются на складе компании.
Сводка основных характеристик LTC7130
- Широкий диапазон входных напряжений: от 4.5 В до 20 В;
- Оптимизирован для приложений с низким коэффициентом заполнения;
- Высокий КПД: до 95%;
- Запатентованная архитектура управления по току индуктивности;
- Возможность параллельной работы нескольких преобразователей для увеличения выходного тока;
- Термокомпенсированые измерения сверхнизких значений DCR;
- Программируемый уровень ограничения выходного тока;
- Быстродействующий дифференциальный усилитель сигнала удаленного датчика тока;
- Точность стабилизации выходного напряжения ±0.5%;
- Защита от короткого замыкания выхода с мягким восстановлением;
- Программируемые параметры мягкого запуска с отслеживанием выходного напряжения;
- Программируемая внутренняя или внешняя синхронизация частотой от 250 кГц до 770 кГц;
- Вывод питания EXTVCC для снижения рассеиваемой мощности;
- Флаг индикации повышенного и пониженного напряжения;
- Корпус BGA с размерами 6.25 × 7.5 × 2.22 мм.
