Linear Technology разработала мощный 60-вольтовый понижающий преобразователь с Rail-to-Rail выходом и компенсацией падения напряжения на проводах

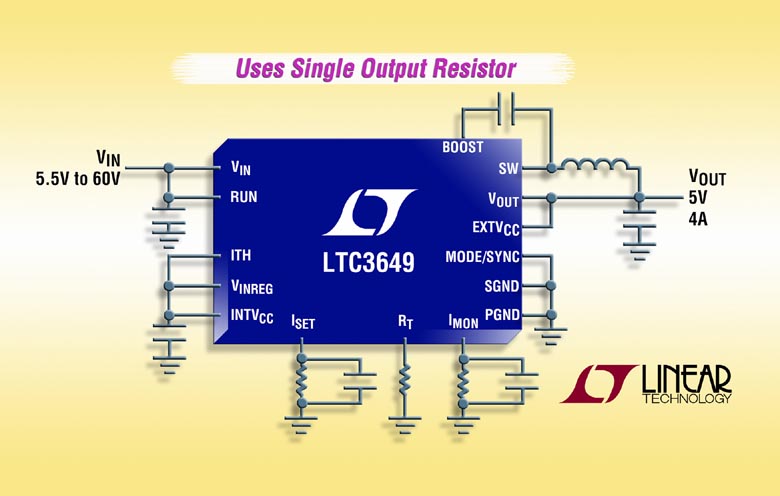

Linear Technology завершила разработку высокоэффективного 60-вольтового синхронного понижающего стабилизатора напряжения с максимальным выходным током 4 А. Микросхема LTC3649 работает на фиксированной частоте переключения в режиме управления по току при входных напряжениях от 3.1 В до 60 В. При длительном выходном токе до 4 А напряжение на регулируемом rail-to-rail выходе может регулироваться от 0 В до напряжения лишь на 0.5 В более низкого, чем входное. Значения выходных напряжений и токов программируются единственным резистором. Широкий диапазон входных и выходных напряжений устройства идеален для широкого круга тестовых, измерительных и промышленных приложений. Уникальная конструкция LTC3649 и точный внутренний источник тока 50 мкА, подключенный к выводу I_SET, позволяют с помощью одного программирующего резистора устанавливать сколь угодно низкое выходное напряжение. Точность стабилизации выходного напряжения составляет ±0.8%, а выходной ток контролируется с точностью ±4%, причем без использования внешнего токоизмерительного резистора. Частота переключения преобразователя программируется пользователем в диапазоне от 300 кГц до 3 МГц, позволяя использовать миниатюрные и дешевые конденсаторы и индуктивности. Выпускаемые в 28-выводных корпусах TSSOP и QFN размером 4 × 5 мм со сниженным тепловым сопротивлением микросхемы LTC3649 предназначены для создания очень компактных решений.

В LTC3649 используются внутренние силовые ключи с сопротивлениями открытого канала всего 100 мОм и 50 мОм, обеспечивающие КПД до 95%. Переключение в пульсирующий режим поддерживает высокий КПД при легких нагрузках, благодаря снижению тока потребления до 440 мкА. В чувствительных к шумам приложениях LTC3649 может работать в принудительном режиме непрерывной проводимости с очень низким уровнем пульсаций выходного напряжения. Дополнительные функции преобразователя включают программируемую компенсацию падения напряжения на подводящих проводах, возможность внешней синхронизации и защиту от перегрева.

Приборы предлагаются в 28-выводных корпусах со сниженным тепловым сопротивлением: LTC3649EUFD – в корпусе QFN размером 4 × 5 мм, а LTC3649EFE – в 28-выводном корпусе TSSOP. Параметры микросхем LTC3649IUFD и LTC3649IFE гарантируются в промышленном диапазоне рабочих температур перехода от –40 °C до 125 °C. Цены для партий из 1000 приборов начинаются от $5.65 за штуку. Все микросхемы имеются на складе компании.

Сводка основных характеристик LTC3649

• Широкий диапазон входных напряжений (V_IN): 3.1 В … 60 В;
• Широкий диапазон выходных напряжений: 0 В … (V_IN – 0.5 В);
• Установка выходного напряжения одним резистором;
• Интегрированные n-канальные MOSFET нижнего и верхнего плеча (110 мОм и 50 мОм, соответственно);
• КПД 95% при входном напряжении 12 В и выходном напряжении 5 В;
• Активный ток потребления 440 мкА, в выключенном состоянии – 15 мкА;
• Точный контроль тока (±4%) без использования токоизмерительного резистора;
• Точное программирование частоты переключения внешним резистором (от 300 кГц до 3 МГц) с диапазоном захвата ±50%;
• Точное программирование порога ограничения выходного тока;
• Стабилизация входного напряжения для приложений со слежением за точкой максимальной мощности;
• Точность стабилизации выходного напряжения ±0.8%;
• Режим стабилизации по пиковому току;
• Программируемая компенсация падения напряжения на проводах;
• Пульсирующий режим, принудительный режим непрерывной проводимости;
• Внутренняя коррекция петли обратной связи и программируемые параметры мягкого запуска;
• Защита от перегрева;
• Выпускаются в 28-выводных корпусах QFN (4 × 5 мм) и TSSOP со сниженным тепловым сопротивлением.
