Diodes выпустила понижающий преобразователь, совместимый с технологией Qualcomm Quick Charge 2.0

Компания Diodes выпустила понижающий преобразователь с синхронным выпрямлением, совместимый с технологией быстрой зарядки Qualcomm Quick Charge 2.0 (QC). Устройство поддерживает режимы зарядки постоянным напряжением (CV) и постоянным током (CC).

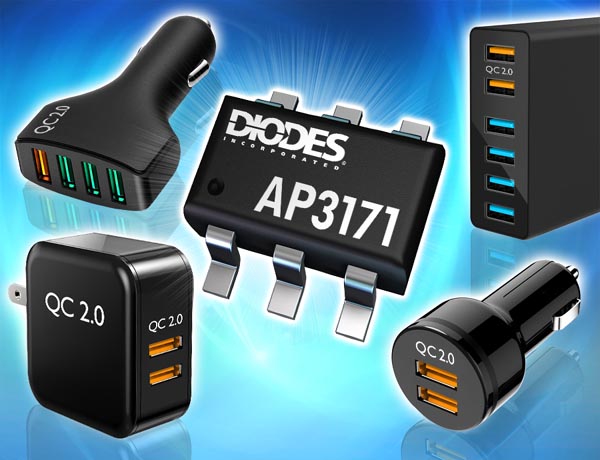

В одном корпусе микросхемы AP3171 объединены контроллер ШИМ, силовые MOSFET верхнего и нижнего плеча, схемы управления режимами CC/CV и декодер Qualcomm QC 2.0. В зависимости от комбинации сигналов на входах D+/D-, AP3171 устанавливает значения выходного напряжения и максимального выходного тока равными 5 В/2 А, 9 В/2 А или 12 В/1.5 А. Для обратной совместимости с существующими устройствами, не поддерживающими Qualcomm QC 2.0, AP3171 по умолчанию устанавливает на выходе конфигурацию 5 В/2 А.

AP3171 работает на фиксированной частоте переключения 120 кГц. При легкой нагрузке или в режиме холостого хода функция обнаружения нулевого тока переводит систему в режим прерывистой проводимости для увеличения КПД преобразования энергии.

Надежность работы AP3171 гарантируется разнообразными функциями безопасности, включающими блокировку при пониженном входном напряжении, защиту от повышенного и пониженного выходного напряжения, ограничение пикового тока индуктивности и внутреннюю защиту от перегрева кристалла.

Помимо этого, AP3171 содержит цепи компенсации падания напряжения на проводах, регулируемые внешним резистором.

AP3171 выпускается в корпусе SO-8EP.

Области применения

• Автомобильные зарядные устройства;
• Источники питания схем автоэлектроники;
• DC/DC преобразователи общего назначения.

Характеристики

• Диапазон входных напряжений от 8.7 В до 40 В;
• Фиксированная рабочая частота 120 кГц;
• Два интегрированных MOSFET для синхронного выпрямления;
• Функция быстрой зарядки, соответствующая спецификации Qualcomm QC 2.0;
• Блокировка входа при пониженном напряжении;
• Защита выхода от повышенного и пониженного напряжения;
• Защита от перегрузки по току;
• Регулируемая компенсация падания напряжения на проводах;
• Режимы работы: CC/CV;
• Базовая точность:
  • 5 В:
    • CV: ±1.5%,
    • CC: ±4%;
  • 9 В/12 В:
    • CV ±2.5%,
    • CC: ±5%;
• Выходная мощность: 5 В/10 Вт, 9 В/18 Вт, 12 В/18 Вт;
• Внутренняя защита от перегрева кристалла.
