В новых rail-to-rail операционных усилителях Linear Technology сочетаются высокая точность и экономичность

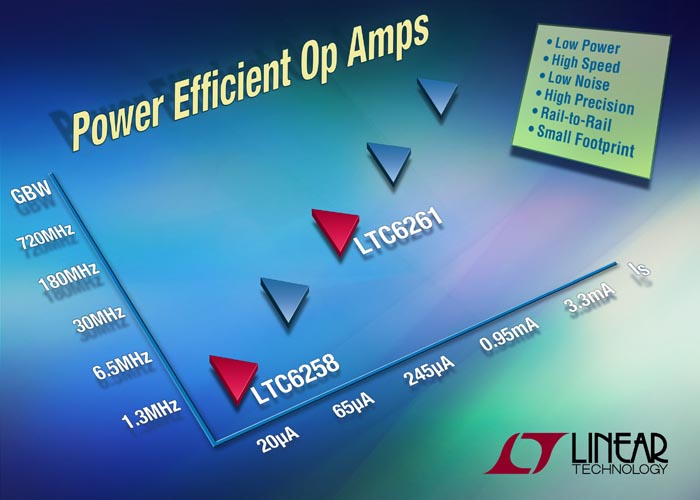

Linear Technology сообщила о выпуске на рынок микросхем одиночных/ сдвоенных/ счетверенных операционных усилителей (ОУ) LTC6258/59/60 и LTC6261/62/63, расширяющих ее линейку малопотребляющих, малошумящих, прецизионных приборов. Эти устройства пополнили семейство экономичных операционных усилителей, нижний ряд которых занимают микросхемы с произведением коэффициента усиления на ширину полосы пропускания (GBW), равным 1.3 МГц при токе потребления 20 мкА, а наверху находятся приборы, GBW которых достигает 720 МГц при потребляемом токе 3.3 мА. Новейшие члены семейства работают при напряжении питания от 1.6 В до 5.25 В, имеют rail-to-rail входы и выходы и содержат версии с режимом отключения, позволяющим в периоды бездействия сократить потребление мощности до еще более низких значений. Входное напряжение смещения усилителей не превышает 400 мкВ. Все характеристики микросхем гарантируются в промышленном диапазоне температур от –40 °C до 85 °C (суффикс I) и в расширенном диапазоне от –40 °C до 125 °C (суффикс H).

При токе потребления 20 мкА на усилитель микросхемы LTC6258/59/60 имеют произведение коэффициента усиления на ширину полосы пропускания 1.3 МГц и скорость нарастания выходного напряжения 240 В/мс. В микросхемы интегрированы фильтры электромагнитных помех, обеспечивающие подавление 45 дБ на частоте 1 ГГц. Микросхемы сохраняют устойчивость при любом усилении и любой емкости нагрузки. GBW микросхем LTC6261/62/63 достигает 30 МГц, скорость нарастания равна 7 В/мкс, а ток потребления не превышает 240 мкА на усилитель. Широкополосные шумы составляют всего 13 нВ/√Гц и остаются постоянными при любом усилении и при емкостных нагрузках вплоть до 1 нФ.

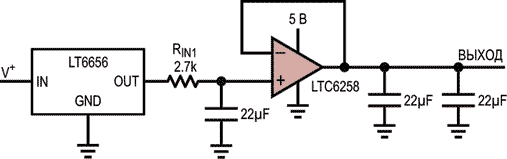

Типичное применение: малошумящий источник опорного напряжения.

Одиночные усилители LTC6258 и LTC6261 выпускаются в миниатюрных корпусах DFN размером 2 мм × 2 мм, и в лотах из 1000 микросхем продаются по ценам, начинающимся от $1.24 за штуку. Сдвоенные версии LTC6259 и LTC6262 доступны в корпусах DFN такого же размера, а также в 8-выводных корпусах SOT-23 и MSOP-8. Кроме того, имеются варианты в корпусах MSOP-10 с дополнительными входами отключения. Счетверенные приборы LTC6260 и LTC6263 предлагаются в корпусах MSOP-16.

Сводка основных характеристик LTC6258/59/60/61/62/63

• Напряжение смещения: не более 400 мкВ;
• Rail-to-rail выход и выход;
• Диапазон напряжений питания: от 1.6 В до 5.25 В;
• Диапазон рабочих температур: от –40 °C до 125 °C;
• Корпуса:
  • Одиночные усилители: DFN 2 мм × 2 мм:
  • Сдвоенные усилители: 8-выводной MS8, MS10, TSOT-23, DFN 2 мм × 2 мм;
  • Счетверенные усилители: MS16.

LTC6258/59/60

• Произведение коэффициента усиления на ширину полосы пропускания: 1.3 МГц;
• Низкий собственный ток потребления: 20 мкА;
• Устойчивы при любой емкости нагрузки;
• Коэффициент подавления электромагнитных помех: 45 дБ на частоте 1 ГГц;
• Входной ток смещения: не более 75 нА;
• Коэффициент ослабления синфазного сигнала: 95 дБ;
• Коэффициент подавления помех по цепям питания: 90 дБ;
• Ток потребления в режиме отключения: не более 7 мкА.

LTC6261/62/63

• Произведение коэффициента усиления на ширину полосы пропускания: 30 МГц;
• Низкий собственный ток потребления: 240 мкА;
• Емкостная нагрузка устройства: до 1 нФ;
• Входной ток смещения: не более 100 нА;
• Коэффициент ослабления синфазного сигнала: 100 дБ;
• Коэффициент подавления помех по цепям питания: 95 дБ;
• Ток потребления в режиме отключения: не более 9 мкА.
