Analog Devices анонсировала LDO стабилизатор отрицательного напряжения с ультранизкими шумами

Analog Devices » LT3094

Analog Devices анонсировала ультрамалошумящий LDO стабилизатор отрицательного напряжения Power by Linear LT3094 со сверхвысоким коэффициентом подавления пульсаций питания (PSRR) и выходным током 500 мА, предназначенный для приложений, требующих наивысших шумовых характеристик. При лучшем в отрасли уровне суммарного выходного шума (0.8 мкВ с.к.з. в полосе от 10 Гц до 100 кГц) микросхема обеспечивает идеальные условия для прецизионных измерений низкоуровневых сигналов. Очень низкий точечный шум LT3094 (2 нВ/√Гц на частоте 10 кГц) минимизирует фазовые шумы при питании чувствительных коммуникационных схем. Стабилизатор имеет исключительно высокий PSRR в широком диапазоне частот, превышающий 100 дБ вблизи 4 кГц и 70 дБ на частоте 2 МГц. При использовании LT3094 в качестве пострегулятора для импульсных источников питания высокий PSRR микросхемы значительно снижает пульсации и шумы.

Analog Devices - LT3094

В LT3094 используется запатентованная архитектура, основу которой составляют прецизионный источник тока и последующий высококачественный буфер с единичным усилением, что позволяет получить практически постоянные характеристики шумов, PSRR и коэффициента стабилизации, независящие от выходного напряжения. Эта архитектура допускает простое параллельное включение нескольких LT3094 для увеличения выходного тока, перераспределения тепла на печатной плате и снижения выходных шумов. Кроме того, архитектура позволяет установить выходное напряжение равным нулю.

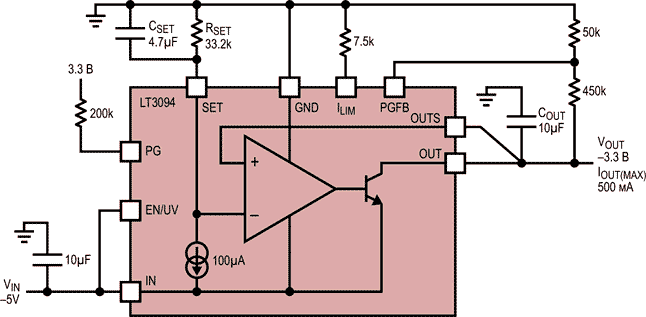

Типовая схема включения LT3094
Типовая схема включения LT3094.

При максимальном выходном токе 500 мА типовое падение напряжения на LT3094 составляет 235 мВ. Стабилизатор может работать при входных напряжениях от –2 В до –20 В, стабилизируя выходное напряжение от 0 В до –19.5 В с точностью не хуже ±2% во всем диапазоне входных напряжений, токов нагрузки и температур. Широкие диапазоны входных и выходных напряжений прибора, высокий PSRR и ультранизкие шумы идеальны для таких чувствительных к шумам приложений, как питание МШУ, малошумящие измерения, высокоскоростные прецизионные преобразователи данных, источники питания сканирующего и диагностического медицинского оборудования, источники отрицательного питания радиочастотных коммутаторов, цепи смещения усилителей мощности и пострегуляторы для импульсных преобразователей.

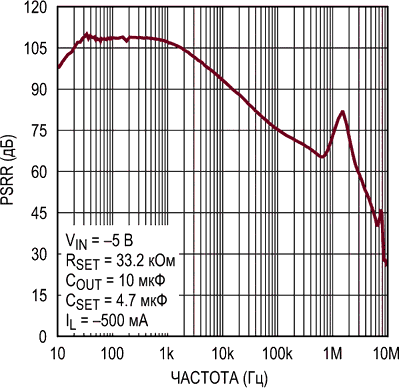

Зависимость коэффициента подавления пульсаций питания от частоты
Зависимость коэффициента подавления пульсаций
питания от частоты.

LT3094 является комплементарной версией ультрамалошумящего LDO регулятора LT3045 с входным напряжением до 20 В, выходным током 500 мА и напряжением шумов 0.8 мкВ с.к.з., поэтому при совместном использовании два устройства образуют ультрамалошумящее решение для двуполярного питания.

LT3094 выпускается в компактных 12-выводных корпусах со сниженным тепловым сопротивлением типа DFN с размерами 3 мм × 3 мм и MSOP. В настоящее время на складе компании имеются микросхемы групп E и I, рассчитанные на диапазон рабочих температур перехода от –40 °C до 125 °C. Готовится к производству высокотемпературная версия группы H для диапазона от –40 °C до 150 °C.

Сводка основных характеристик LT3094

  • Выходной ток: 500 мА;
  • Ультранизкое значение среднеквадратичного шума: 0.8 мкВ с.к.з. (в полосе частот от 10 Гц до 100 кГц);
  • Ультранизкий точечный шум: 2 нВ/√Гц на частоте 10 кГц;
  • Ультранизкий коэффициент подавления пульсаций питания: 74 дБ на частоте 1 МГц;
  • Широкий диапазон входных напряжений: от –2 В до –20 В;
  • Диапазон выходных напряжений: от 0 В до –19.5 В;
  • Программируемый порог ограничения тока;
  • Низкое падение напряжения: типовое значение 235 мВ при полной нагрузке;
  • Выводы программирования функций «Питание в норме» и быстрого запуска;
  • Точный биполярный вход разрешения/блокировки при пониженном напряжении;
  • Управляющий вывод VIOC для минимизации мощности, рассеиваемой внешним регулятором и оптимизации PSRR;
  • Минимальная емкость выходного конденсатора: 10 мкФ (керамический);
  • 12-выводные корпуса со сниженным тепловым сопротивлением MSOP и DFN 3 мм × 3 мм.

Цены и доступность

Микросхемы LT3094 выпускаются серийно и в партиях из 1000 приборов продаются по ценам, начинающимся от $2.80.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: Negative Output, 500mA Low Dropout Linear Regulator Has Ultralow Noise & Ultrahigh PSRR

LT3094 на РадиоЛоцман.Цены — от 297 до 365 руб.
LDO Regulator Neg 0V to -19.5V 0.5A 12-Pin MSOP EP Tube, RoHS: compliant
