ON Semiconductor выпустила серию AC/DC-регуляторов со встроенным 700 В MOSFET

ON Semiconductor NCP1010 NCP1011 NCP1012 NCP1013 NCP1014 NCP1027 NCP1028

AC/DC-конверторы малой и средней мощности NCP101x и NCP102x от ON Semiconductor отличаются сверхмалым энергопотреблением в дежурном режиме.

Серия NCP101x рассчитана на построение сетевых адаптеров малой мощности до 10 Вт, в то время как NCP102x - для сетевых адаптеров средней мощности до 30 Вт.

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Контроллеры предназначены для широкого использования во многих приложениях, таких как потребительская и компьютерная электроника, питание промышленной и телекоммуникационной аппаратуры.

Микросхема контроллера содержит схему управления и встроенный высоковольтный МОП-транзисторный ключ на 700 В. Кроме этого, в микросхеме имеются: встроенный источник динамического автопитания, тактовый генератор с модуляцией частоты для минимизации ЭМИ, схема аварийного перезапуска, защита от повышенного и пониженного входных напряжений, температурная защита (с гистерезисом).

По сути, структура контроллера представляет собой контроллер DCDC-конвертора понижающего типа (см. рис. 1). Т.е. на базе контроллера можно реализовать понижающий DCDC-конвертор с широким диапазоном входных напряжений.

Режим с обратной связью по току (Current Mode Control) обеспечивает и малый уровень пульсаций и меньший уровень звуковых шумов при работе. Источниками звуковых шумов (свист), как правило, потенциально являются импульсный трансформатор, а также керамические конденсаторы с диэлектриком типа Z5U.

При уменьшении потребления начинается пропуск рабочих циклов частоты преобразователя (skip-cycle mode). Расход энергии уменьшается, эффективность использования энергии увеличивается.

Основные характеристики AC/DC-регуляторов NCP101x и NCP102x:

  • Интегрированный MOSFET на 700 В с низким сопротивлением RDS(on)
  • Работа в режиме управления по току
  • Потребление ниже 100 мВт при отключенной нагрузке
  • Возможность выбора оптимальной частоты преобразования
  • Наличие режима Dynamic Self Supply
  • Минимум внешних компонентов
  • Встроенная защита от короткого замыкания
  • Встроенная защита от перегрева
  • Встроенная защита от перегрузки по мощности и напряжению

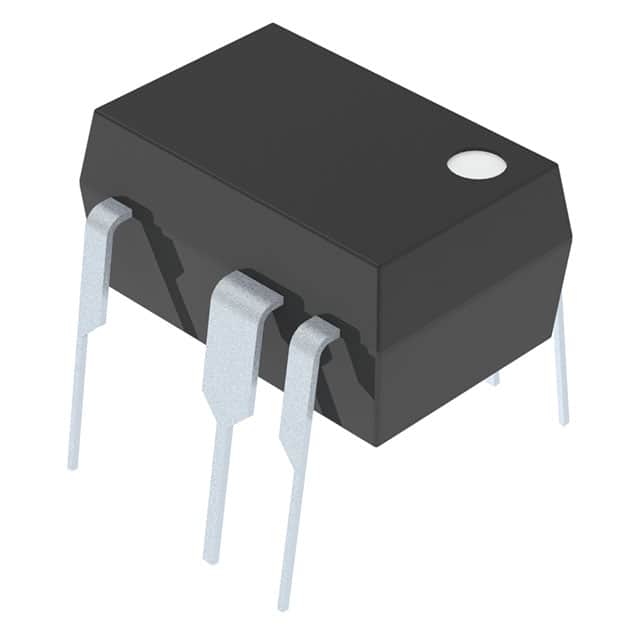

  • Несколько вариантов корпусов - PDIP7, SOT223, PDIP7 (Gullwing)

Рис.1 Типовая схема включения

Рисунок




NCP1010

NCP1011

NCP1012

NCP1013

NCP1014

NCP1027

NCP1028

RDSon [Ω]

22

11

5.8

Ipeak [mA]

100

250

250

350

450

800

Freq [kHz]

65

100

130

65

100

130

65

100

130

65

100

130

65

100

65

100

65

100
