В линейку высокочастотных дифференциальных пробников серии WaveLink от компании LeCroy добавлены модели с впаиваемой головкой (Probe Tip Modules): D1305 (полоса частот до 13 ГГц), D1605 (до 16 ГГц) и D2005 (до 20 ГГц). Пробники имеют малые значения времени нарастания (например, ≤20 пс по уровням 10…90% для модели D2005 с осциллографом с ПП 20 ГГц), с.к.з. уровня собственных шумов (~ 3 мВ или 25 нВ/Гц) и нагрузки на высоких частотах (мин. 175 Ом).
Каждая из моделей включает следующий комплект принадлежностей находящихся в специальном футляре для хранения:
Описание |
D1305 (13 ГГц) |
D1605 (16 ГГц) |
Провод с наконечником для впаивания в измеряемую цепь |
2 |
2 |
Усилитель |
1 |
1 |
Гасящие резисторы (для проводов) |
10 |
10 |
Зажимы и фиксаторы для закрепления наконечников и усилителя |
2 |
2 |
Защитный футляр |
1 |
1 |
Дополнительно LeCroy выпустил две модели сборок «платформа/кабель» (Platform/Cable Assembly), каждая из которых содержит держатель пробника и приспособление для компенсации фазового сдвига.

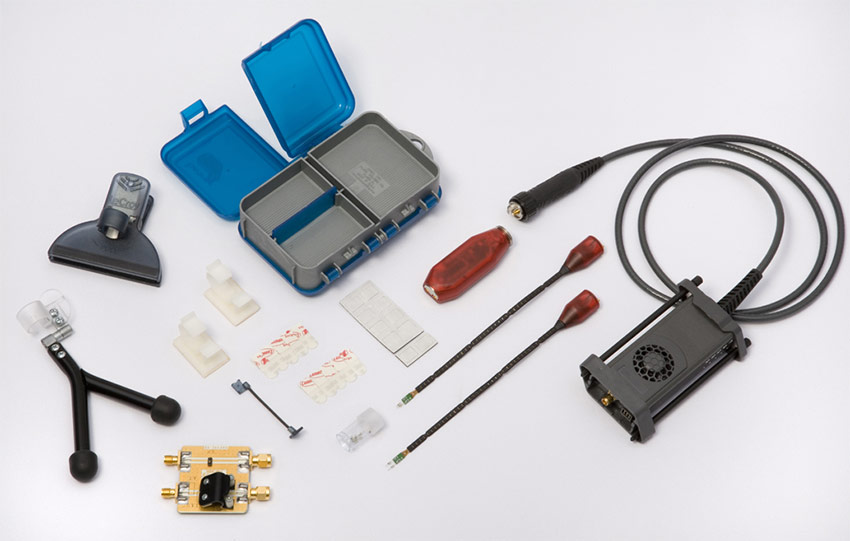

Модели сборок включают следующий комплект принадлежностей находящихся в специальном кейсе для хранения:
Описание |
WL-PLINK-A |
WL-2.92MM |
Сборка «платформа/кабель» |
1 |
1 |
Freehand Probe Holder |
1 |
1 |
Руководство по эксплуатации (на англ.) |
1 |
1 |
Краткая инстркуция прользователя |
1 |
1 |
Deskew Fixture |
1 |
1 |
Platform/Cable Assembly Mounting Clamp |
1 |
1 |
Футляр-кейс для хранения |
1 |
1 |
Модель WL-PLINK-A служит подключения к входным разъемам типа ProLink, которые используются в ВЧ осциллографах WaveMaster 8 Zi-серии с ПП до 16 ГГц и в анализаторах систем последовательной передачи данных SDA 18000 с полосами пропускания до 18 ГГц.
Модель WL-2.92MM позволяет подключать пробники к разъемам 2.92 мм осциллографов с полосами пропускания свыше 20 ГГц: серия WaveMaster WM 820Zi, WM 825Zi и WM 830Zi.
Такое конструктивное решение пробников и их аппаратная реализация позволяет осуществлять необходимую комбинацию и гибко использовать один и тот же модуль усилителя/наконечника с входными разъемами ProLink (до 16 ГГц) или 2.92 мм (до 30 ГГц).
Это создает дополнительные удобства пользователям осциллографов WaveMaster с полосами пропускания от 20 ГГц до 30 ГГц при выполнении измерений в широком перечне приложений. Что не менее важно, такая возможность позволяет сэкономить денежные средства, т.к. в стоимости ВЧ и СВЧ дифференциальных пробников значительную долю составляет цена именно модуля усилителя (пробника-наконечника).
