Analog Devices расширяет семейство микромодулей регуляторов напряжения

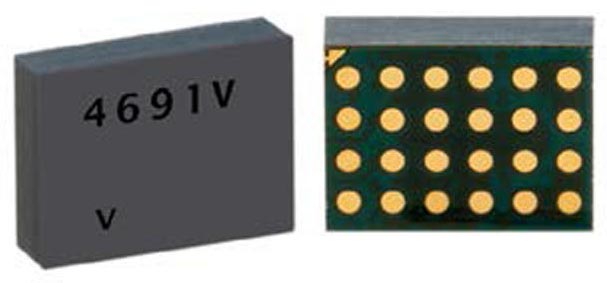

К семейству регуляторов напряжения μModule Analog Devices добавила новый законченный сдвоенный 2-амперный импульсный DC/DC преобразователь в крошечном корпусе LGA с размерами 3 мм × 4 мм × 1.18 мм. Корпус прибора содержит контроллер импульсного преобразователя, мощные MOSFET, дроссели и все компоненты поддержки. Микромодуль LTM4691 работает в диапазоне входных напряжений от 2.25 В до 3.6 В, поддерживая два канала с выходными напряжениями, программируемыми внешними резисторами в диапазоне от 0.5 В до 2.5 В. Высокоэффективная конструкция устройства обеспечивает на каждом выходе непрерывный ток до 2 А. Из дополнительных компонентов нужны только сглаживающие конденсаторы на входах и выходах.

LTM4691 работает в режиме принудительной непрерывной проводимости с пропуском импульсов для снижения уровня коммутационных помех или в пульсирующем режиме для увеличения КПД при легких нагрузках. Типовая частота понижающего преобразования равна 2 МГц. Устройство может также синхронизироваться от внешнего источника частотой от 1 МГц до 3 МГц. Высокая частота переключения и архитектура с управлением по току дросселя, не ухудшая устойчивости, обеспечивает очень быстрый отклик на переходные процессы в нагрузке и на входе.

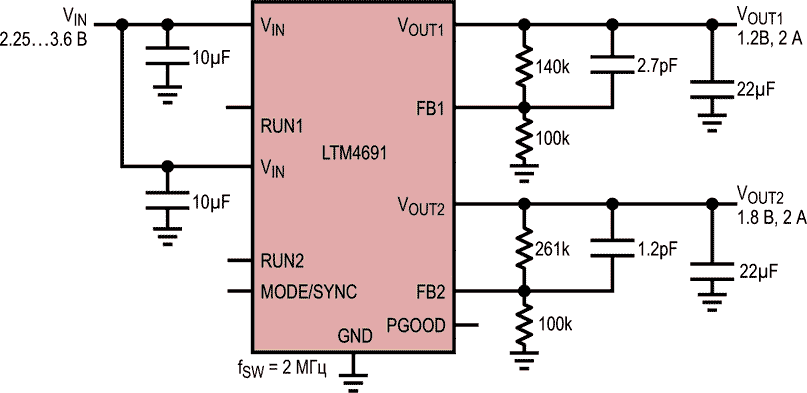

Типовая схема включения.

Прибор имеет высокоточные пороги запуска, выход сигнала «Питание в норме», защиту от повышенного выходного напряжения, цепь отключения при перегреве и защиту от короткого замыкания выхода. Модуль не содержит свинца и отвечает требованиям директивы RoHS.

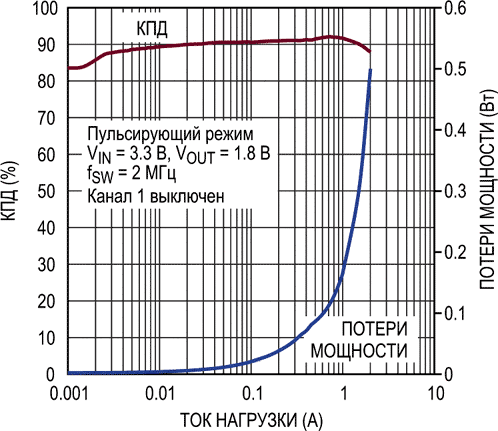

Зависимость КПД от тока нагрузки.

Технические характеристики

• Миниатюрный корпус LGA для поверхностного монтажа с размерами 3 мм × 4 мм × 1.18 мм;
• Диапазон входных напряжений от 2.25 В до 3.6 В;
• Два канала с выходными токами 2 А;
• Общая точность стабилизации выходного напряжения ±1.5%;
• Режим управления по току дросселя с высокой скоростью реакции на переходные процессы;
• Возможность внешней синхронизации;
• Противофазная синхронизация каналов;
• Выбор между режимом пропуска импульсов, пульсирующим режимом и принудительным режимом непрерывной проводимости;
• Индикатор «Питание в норме»;
• Внутренняя цепь мягкого запуска;
• Внутренняя частотная коррекция;
• Защита от перенапряжения, перегрузки по току и перегрева.

Области применения

• Телекоммуникационное, сетевое и промышленное оборудование;
• Стабилизация напряжения в точках приложения нагрузки;
• Питание ядер ПЛИС и специализированных микросхем.

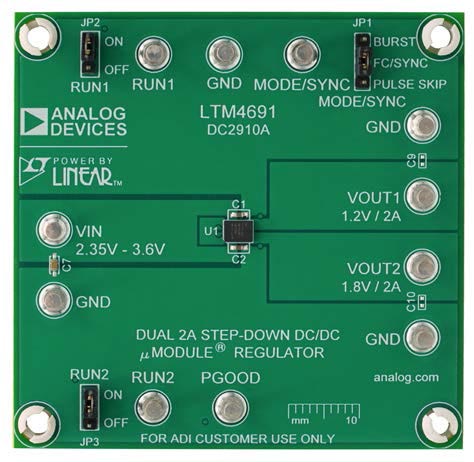

Демонстрационная схема 2910A для микромодуля LTM4691.
