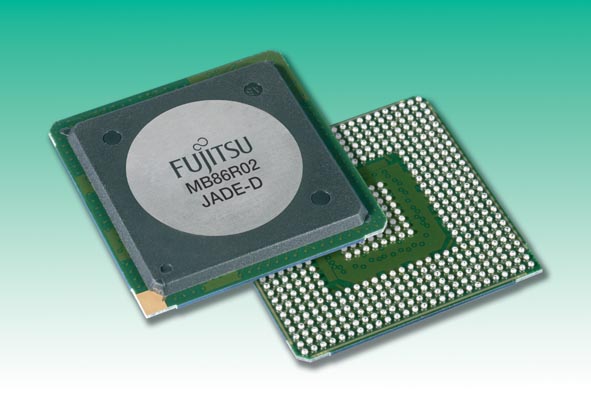

Fujitsu Microelectronics представила графический контроллер MB86R02 JADE-D SoC – система на кристалле (SoC), выполненная по 90 нм CMOS технологии, включающая в себя графическом модуль MB86296 Coral с мощным 32-битным ядром ARM926EJ-S. Контроллер оптимизирован для применения в модульных автомобильных приложениях требующих высокой производительности центрального процессора и отображения сложной 2D/3D графики.
.jpg)
Одной из важных особенностей является внедрение последовательного высокоскоростного интерфейса APIX (Inova Semiconductors). Эта технология становится стандартом для соединения равноправных узлов сети передачи видеоданных и периферийных данных в автомобилях. Стандарт отвечает всем требованиям на электромагнитную совместимость (EMC) для применения в составе средств отображения визуальной информации в автомобильной технике, а также обладает хорошим потенциалом для дальнейшей интеграции в SoC, позволяет обеспечить более высокую производительность при значительно более низких затратах на создание и эксплуатацию систем.
Fujitsu первый производитель, который интегрировал высокоскоростной последовательный интерфейс APIX в микроконтроллеры и графические контроллеры. Скорость передачи данных по этому интерфейсу может достигать 1 Гбит/с, причем контроллер может быть настроен как приемник или как передатчик и может использовать канал боковой полосы для периферийных данных.
.jpg)

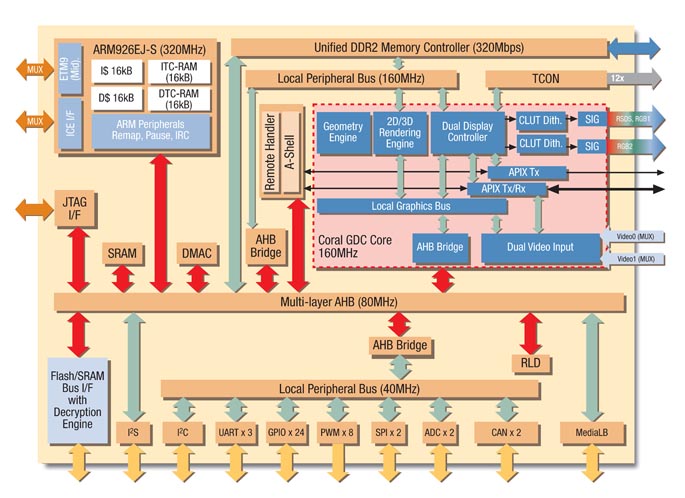

Основные особенности MB86R02 “Jade D”:
- технологический процесс: CMOS 90 нм;
- ядро ARM926EJ-S: 16 КБайт кэш инструкций, 16 КБайт кэш данных;
- поддерживаемое разрешение дисплея: от 320×240 до 128×768;
- 2 канальный контроллер дисплея (два отдельных контроллера, поддерживающих RGB8, RGB16 и RGB24);
- 2 цифровых входных видеоканала (два отдельных модуля с поддержкой различных форматов, включая YUV, RGB и ITU656);
- возможность масштабирования видео;
- контроль яркости, контрастности, насыщенности, коррекция гаммы;
- модуль рендеринга (визуализации) для 2D/3D графического ускорителя;
- графический процессор поддерживает преобразования с плавающей точкой;
- процессор текстур (до 4096 × 4096 бит);
- процессор BLT (bit block transfer – передача блока битов, до 4096 × 4096 бит );
- внешний интерфейс DDR2-SDRAM (320 МГц) для графической памяти (до 128 МБайт);
- параллельный интерфейс (Flash/SRAM host);
- 2 канала интерфейса CAN;
- интерфейс MediaLB;
- коммуникационные периферийные интерфейсы: CAN, SPI, UART, I2C, I2S;
- напряжение питания 3.3 В (I/O), 1.8 В (DDR2), 1.2 В (ядро);
- расширенный диапазон рабочих температур: от -40°С до +105°С.
MB86R02 JADE-D – это высокоинтегрированная графическая система-на-кристалле и высокоэффективный контроллер дисплея, предлагающий лучшее соотношение цена/качество. Комбинирование графического процессорного модуля и сложного мультифункционального контроллера дисплея дает неоспоримые преимущества, отсутствующие в аналогичных системах, а также предлагают разработчику, пользователю значительно больше возможностей в управлении графикой, визуализацией, обработке изображений. Поддержка преобразований с плавающей точкой дает возможность полностью обрабатывать 3D эффекты: преобразование, вращение, объемность и пр. Использование методов распределения нагрузки между контроллером дисплея и графическим процессором приводит к превосходной работе памяти: уменьшается число циклов доступа (чтение/запись) и память, которая требовалась, сравнительно для системы, теперь отдается исключительно графическому процессору.
ARM926EJ-S 32-битный RISC-процессор полностью поддерживающий технологии аппаратного ускорения выполнения приложений (Jazelle), написанных на языке Java, имеет отладочный интерфейс JTAG, модуль управления памятью, 8 каналов DMA. Рабочая частота ядра, генерируемая внутренним PLL, 320 МГц.
Основное назначение: графические системы приборных панелей, дисплейные модули, бортовые навигационные системы, промышленные пульты управления, терминалы пунктов продажи, автомобильные мультимедиа системы.
