Компания Power Integrations, мировой лидер в производстве высоковольтных аналоговых микросхем для построения импульсных источников питания, объявила о выпуске семейства микросхем TOPSwitch-JX.
Семейство TOPSwitch-JX состоит из 16 представителей, обладающих силовым ключом с рабочим напряжением до 725 В для использования в обратноходовых источниках питания. Инновационный алгоритм контроля TOPSwitch-JX позволяет добиться максимальной эффективности во всем диапазоне нагрузок.

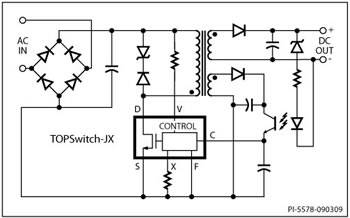

Рис.1 Типовая схема включения микросхем семейства TOPSwitch-JX
При высоких нагрузках хорошая энергетическая эффективность микросхем позволяет минимизировать потери энергии, а также упростить и удешевить систему теплового рассеивания. На низких уровнях мощности высокий уровень КПД минимизирует энергопотребление устройства и позволяет ему соответствовать всем стандартам энергосбережения и энергетической эффективности.
Прекрасная энергетическая эффективность обеспечивается инновационным многоцикловым режимом модуляции (novel multi-cycle modulation mode), который снижает среднюю частоту переключения, нестабильность выходного напряжения и аудиошумы. Все это позволяет преобразователю на базе микросхем TOPSwitch-JX соответствовать таким стандартам энергосбережения как ENERGY STAR(R) и EC EuP Ecodesign Directive.
По словам Девида Нью (David New) – продакт-менеджера Power Integrations - разработанное семейство микросхем не только обладает улучшенными энергетическими характеристиками, но и увеличенным напряжением пробоя ключа (до 725 В). Это повышает надежность системы и позволяет ей работать с увеличенными отраженными напряжениями, что во многих дизайнах позволяет использовать недорогой выпрямительный диод на вторичной стороне. Семейство микросхем также обладает схемой сброса, что существенно снижает число компонентов на первичной стороне.
Представители семейства TOPSwitch-JX доступны в новом низкопрофильном корпусе eDIP(TM), который оптимизирован для рассеивания тепла в низкопрофильных применениях (LCD мониторы, TV, ноутбуки и пр.). Кроме этого микросхемы прекрасно подходят для построения преобразователей для принтеров, ПК, set-top-box, аудиовидео и другой электроники с энергопотреблением до 177 Вт в универсальном диапазоне входного напряжения.
Таблица 1: Представители семейства
|
Выходная мощность |
||||
|
Микросхема |
Металлический радиатор |
|||
|
230 В AC±15% |
85…265 В AC |
|||
|
Адапт. |
Откр.конс |
Адапт. |
Откр.конс |
|
|
TOP264VG/EG |
30 Вт |
62 Вт |
20 Вт |
43 Вт |
|
TOP265VG/EG |
40 Вт |
81 Вт |
26 Вт |
57 Вт |
|
TOP266VG/EG |
60 Вт |
119 Вт |
40 Вт |
86 Вт |
|
TOP267VG/EG |
85 Вт |
137 Вт |
55 Вт |
103 Вт |
|
TOP268VG/EG |
105 Вт |
148 Вт |
70 Вт |
112 Вт |
|
TOP269VG/EG |
128 Вт |
162 Вт |
80 Вт |
120 Вт |
|
TOP270VG/EG |
147 Вт |
190 Вт |
93 Вт |
140 Вт |
|
TOP271VG/EG |
177 Вт |
244 Вт |
118 Вт |
177 Вт |
|
Микросхема |
Печатный радиатор на плате |
|||
|
230 В AC±15% |
85…265 В AC |
|||
|
Адапт. |
Откр.конс |
Адапт. |
Откр.конс |
|
|
TOP264VG |
21 Вт |
34 Вт |
12 Вт |
22.5 Вт |
|
TOP265VG |
22.5 Вт |
36 Вт |
15 Вт |
25 Вт |
|
TOP266VG |
24 Вт |
39 Вт |
17 Вт |
28.5 Вт |
|
TOP267VG |
27.5 Вт |
44 Вт |
19 Вт |
32 Вт |
|
TOP268VG |
30 Вт |
48 Вт |
21.5 Вт |
36 Вт |
|
TOP269VG |
32 Вт |
51 Вт |
22.5 Вт |
37.5 Вт |
|
TOP270VG |
34 Вт |
55 Вт |
24.5 Вт |
41 Вт |
|
TOP271VG |
36 Вт |
59 Вт |
26 Вт |
43 Вт |
