В Брянском ЗАО «Группа Кремний Эл» разоаботаны интегральные микросхемы серии 1158ЕНххY в металлокерамическом корпусе для поверхностного монтажа КТ-93-1, представляющие собой прецизионные стабилизаторы фиксированного напряжения с минимальным падением напряжения и током нагрузки до 0.5 А.
Аналог микросхем серии 1158ЕНххY – LM2930 (National Semiconductor).
Особенности микросхем:
- Ток нагрузки: до 500 мА.
- Нестабильность напряжения на выходе не более 2%
- Минимальное напряжение вход - выход не более 0.6 В при токе нагрузки 500 мА
- Выключение при превышении входного напряжения (+30 В)
- Защита от выбросов входного напряжения (+60 В)
- Защита при переполюсовке входного напряжения (–18 В)
- Защита от короткого замыкания
- Тепловая защита
- Возможность поставки полузаказных микросхем на фиксированное выходное напряжение в диапазоне от 2.5 до 15 В с дискретностью задания 0.1 В
- Рабочий температурный диапазон от минус 60 °С до +125 °С

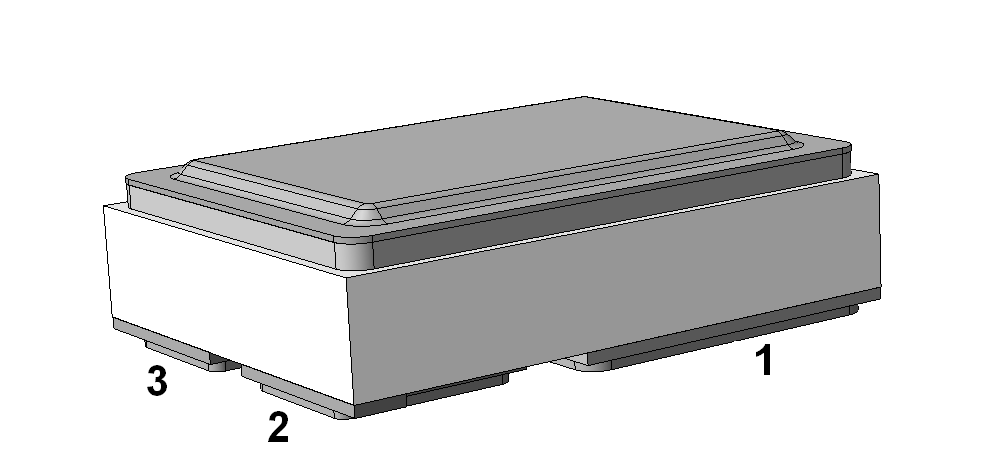

| Схема расположения выводов (площадок) | |||||||||
 |
|
||||||||
Основные электрические параметры
|
Наименование параметра, единица измерения, |
Буквенное |
Норма параметра |
||
|
не |
не |
|||
|
Выходное напряжение, В |
1158ЕН3.3В, 1158ЕН3.3Г |
Uвых |
3.23 В |
3,37 В |
|
1158ЕН5В, 1158ЕН5Г |
4.9 В |
5.1 В |
||
|
1158ЕН12В, 1158ЕН12Г |
11.76 В |
12.24 В |
||
|
1158ЕН15В, 1158ЕН15Г |
14.7 В |
15.3 В |
||
|
Минимальное падение напряжения, В (Iвых = 500 мА) |
UПД min |
− |
0.6 В |
|
|
Входной ток |
1158ЕН3.3В, 1158ЕН5В, |
Iвх КЗ |
1.2 А |
1.2 А |
|
1158ЕН3.3Г, 1158ЕН5Г, |
0.5 А |
0.5 А |
||
|
Ток потребления (Uвх = 14 В) |
при Iвых = 0 |
Iпот |
− |
3 мА |
|
при Iвых = 500 мA |
− |
65 мА |
||
|
Нестабильность по напряжению |
КU |
− |
0.05 %/В |
|
|
Нестабильность по току |
КI |
− |
1.6 %/А |
|
|
Температурный коэффициент напряжения |
αU |
− |
0.02 %/°C |
|
| Примечание В диапазоне температур –60 … +125 °С |
||||
