К семейству LDO стабилизаторов LP38691 National Semiconductor добавила версию с регулируемым выходным напряжением.
Основные особенности
- Диапазон выходных напряжений 1.25 … 9 В
- Точность установки напряжения 2% (при 25 °C)
- Прямое падение напряжения 250 мВ (тип.) при токе 500 мА и выходном напряжении 5 В
- Широкий диапазон входных напряжений (2.7 … 10 В)
- Прецизионный источник опорного напряжения с лазерной подгонкой
- Гарантированные параметры в диапазоне температур –40 °C … +125 °C
- Потребление в выключенном состоянии 1 мкА
- Защита от перегрева
- Технология Foldback изменяет порог срабатывания защиты от перегрузки по току, в зависимости от выходного напряжения
- Корпус SOT-223 или 6-выводной LLP
- Вход выключения (LP38693-ADJ)

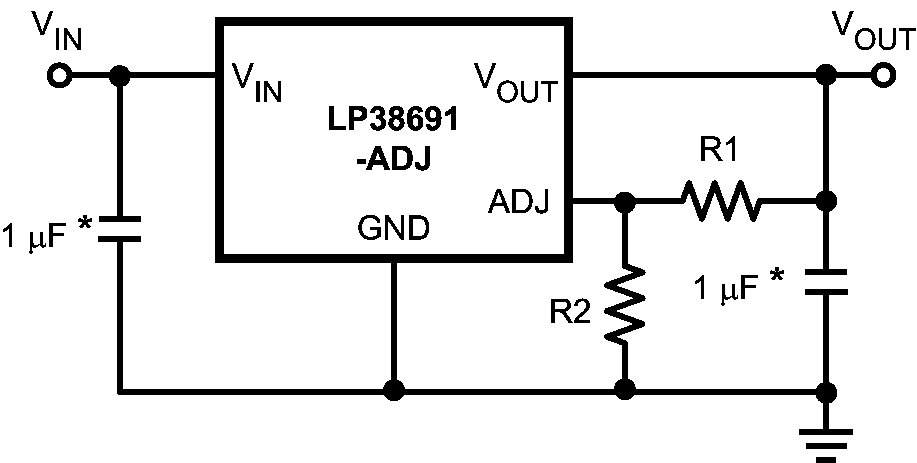

Описание
Линейные LDO КМОП стабилизаторы LP38691/3-ADJ обеспечивают точность установки выходного напряжения не хуже 2%, очень низкое прямое падение напряжения (типовое значение 250 мВ при токе 500 мА и выходном напряжении 5 В) и отличные динамические характеристики при использовании выходных керамических конденсаторов с ультра низким ESR.
Низкое тепловое сопротивление корпусов LLP и SOT-223 позволяет использовать микросхемы при максимальном выходном токе, независимо от температуры окружающего воздуха.

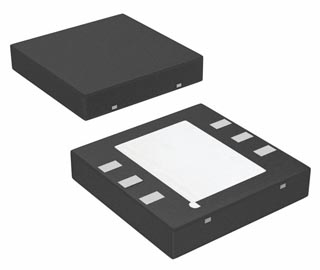

SOT-223 | LLP |
Применение проходного P-канального МОП транзистора исключает необходимость в управляющем токе базы, благодаря чему ток через общий вывод не превышает 100 мкА (55 мкА тип.) во всем диапазоне токов нагрузки, входных напряжений и рабочих температур.
Применение
- Приводы жестких дисков
- Портативные компьютеры
- Устройства с батарейным питанием
- Портативные приборы
