Microchip пополнила семейство микроконтроллеров с интегрированным LCD драйвером

Компания Microchip Technology пополнила существующее семейство 8-разрядных микроконтроллеров с интегрированным драйвером сегментного ЖК дисплея. В состав вошло пять микроконтроллеров, выполненных по технологии ультранизкого энергопотребления eXtreme Low Power: PIC16LF1902, PIC16LF1903, PIC16LF1904, PIC16LF1906, PIC16LF1907.

Микроконтроллеры предназначены для применения в приложениях общего назначения и позволяют без дополнительных затрат добавить ЖК дисплеи в устройства с низким потреблением, такие как  бытовая техника, медицинские устройства, устройства авторизации и доступа.

Благодаря технологии XLP, ток потребления в спящем режиме составляет менее 20 нА, а в активном режиме – 35 мкА/МГц, что позволяет продлить срок службы батарей. Используя архитектуру Enhanced Mid-range, семейство PIC16LF190x обеспечивает фундаментальные показатели и производительность, не обременяя пользователей стоимостью неиспользуемой периферии. Микроконтроллеры имеют оптимизированный набор периферии, до 14 КБайт Flash-память программ, до 512 Байт RAM, до 14 каналов АЦП, а также последовательные коммуникационные интерфейсы и модули, и позволяют управлять ЖК дисплеем с числом сегментов до 116.

Общие характеристики и отличительные особенности семейства PIC16LF190x:

• высокопроизводительное RISC ядро, рабочая частота до 20 МГц;
• 49 инструкций;
• до 8 КБайт Flash-память программ с возможностью самопрограммирования;
• до 512 Байт RAM;
• 16-уровневый аппаратный стек;
• встроенный осциллятор 16 МГц, низкопотребляющий осциллятор 31 кГц;
• встроенный контроллер LCD:
• до 116 сегментов;
• управление контрастностью;
• встроенный источник опорного напряжения;
• до 14 каналов 10-битного АЦП:
  • возможность работы в спящем режиме;
  • встроенный индикатор температуры;
  • специализированный осциллятор ADCRC;
• встроенный индикатор температуры;
• встроенный источник опорного напряжения с фиксированным напряжением (1.024 В, 2.048 В);
• 8-битный таймер/счетчик с 8-битным предделителем;
• 16-битный таймер/счетчик с расширенным функционалом;
• модуль USART с расширенным функционалом;
• интерфейс внутрисхемного программирования;
• двухпроводный интерфейс отладки;
• несколько режимов работы;
• схема сброса при подаче питания;
• таймер запуска;
• до 36 линий ввода/вывода общего назначения;
• напряжение питания: 1.8 В – 3.6 В.

Состав семейства PIC16LF190x

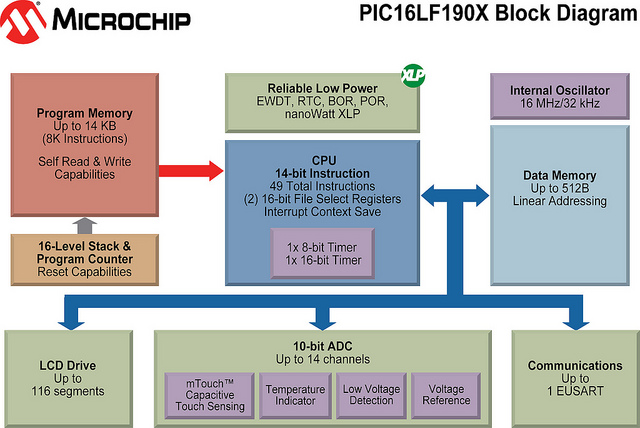

Блок-схема микроконтроллеров PIC16LF190x

Кликните для увеличения

Для разработки и отладки приложений на базе данным микроконтроллеров может использоваться отладочный набор F1 Evaluation Kit (DM164132) или отладочная платформа F1 (DM164130-1).
