Любая система автоматики, как промышленная, так и проектируемая самостоятельно, помимо объекта регулирования обязательно содержит в себе три обязательных конструктивных элемента: датчик, управляющее устройство и исполнительное устройство.
В ассортименте компании Мастер Кит имеется множество устройств, входящих в эти три категории.
В этом небольшом обзоре мы рассмотрим несколько исполнительных элементов, являющихся необходимым дополнением для ваших уникальных DIY-разработок.
Мы будем называть эти устройства элементами в силу того, что исполняемые ими функции просты и однозначны: включить, выключить или переключить подсоединенную к ним нагрузку. В качестве нагрузки могут выступать различные устройства: осветительные и нагревательные приборы, электромоторы, мощные контакторы и т.п.
Исполнительные элементы необходимы тогда, когда выходные параметры управляющего устройства не позволяют напрямую подключить к нему мощную нагрузку. Как правило, управляющие устройства имеют в своем составе выходные каскады, работающие на уровнях ТТЛ-логики, или выходы с открытым коллектором, иногда маломощные реле. Наличие большого количества встроенных в устройство управления реле неоправданно увеличивает его размеры, поэтому конструкторы, за редкими исключениями, не используют много реле на одной плате. К тому же, часто бывает удобно установить относительно мощное выходное реле в непосредственной близости, а то и на сам исполнительный прибор или механизм.
Именно из этих соображений компания Мастер Кит предлагает несколько исполнительных элементов, с помощью которых можно подключить мощную нагрузку к устройству управления.
Все предлагаемые исполнительные элементы имеют на выходе каждого канала электромеханическое реле с одним перекидным контактом. Их можно применить с такими управляющими устройствами, как MP8037ADC, MA3401, BM8039D, NM8036 и многими другими.
Надеемся, что наш обзор поможет вам выбрать оптимальный исполнительный элемент.
- Миниатюрный и недорогой исполнительный элемент BM146 поможет гальванически развязать управляющее и исполнительное устройства. О срабатывании реле сигнализирует светодиод зеленого свечения.

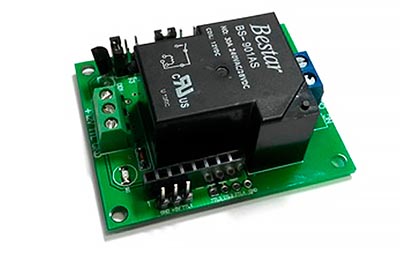

- Силовое реле MP146 имеет три режима работы: кнопка, триггер и импульс, которые задаются с помощью джамперов на плате устройства. На плате также имеются контакты, замкнув которые можно вручную или подачей напряжения сбросить триггер в исходное (реле выключено) состояние.
Этот модуль может применяться в качестве базы для установки беспроводного комплекта дистанционного управления на частоте 433 МГц MP324M.
Поскольку на модуле установлен стабилизатор напряжения 5 В, то его можно использовать для питания стабилизированным напряжением проектов с небольшим энергопотреблением.

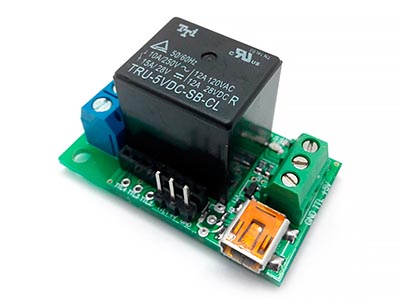

- Силовое реле MP515 имеет напряжение питания 5 В, и в силу этого оказывается удобным для применения в проектах на основе Arduino, Raspberry и других управляющих устройств, питающихся от USB-разъема компьютера или адаптера питания 5 В.

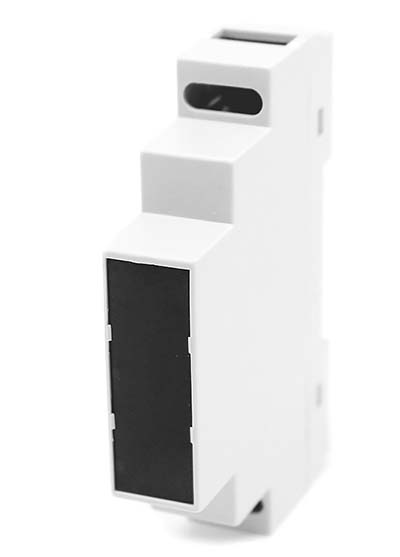

- Силовое реле BM8070D имеет крепление на DIN-рейку (одна ячейка). Реле управляется двумя способами: подачей напряжения 12 В на разъем питания, либо сигналом от 3 до 12 В на входе управляющего напряжения при постоянно подключенном напряжении питания 12 В.

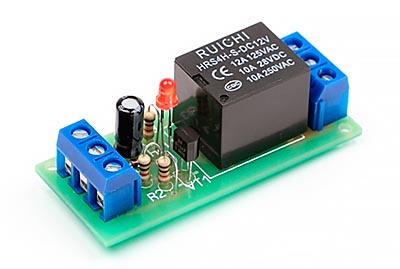

- Набор для сборки модуля коммутации NM0502 позволит не только включать силовую нагрузку, но и послужит практическим пособием по пайке для начинающих электронщиков. Модуль содержит небольшое число деталей, но все они функционально различны и требуют различных режимов пайки.

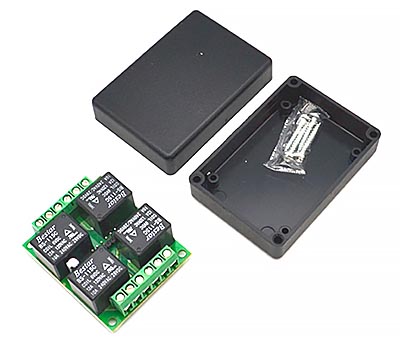

- Исполнительный элемент MP701 имеет 4 независимых канала управления по 2 кВт, 10 А. Каждый канал обеспечивает гальваническую развязку датчика или управляющего устройства и нагрузки. В комплект поставки входит пластиковый корпус.

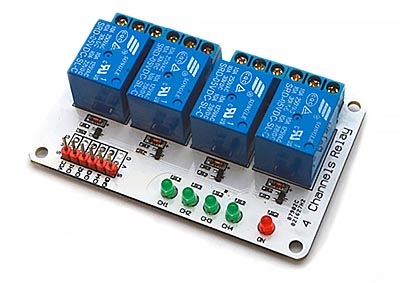

- Модуль MP4411 также является 4-канальным исполнительным устройством. Каждый канал имеет свой индикатор включения, что удобно для наладки и контроля. Также имеется индикатор подачи питания на устройство. Входы рассчитаны на стандартные уровни TTL, поэтому модуль можно с успехом применить для проектов с микроконтроллерами, например Arduino.
Для удобства мы свели основные технические данные исполнительных устройств в таблицу.
Сравнительная таблица исполнительных элементов
| Артикул | Название | Напряжение питания, В |
Управляющее напряжение, В |
Число каналов управления |
Максимальная мощность одного канала управления, кВт |
Режимы работы* |
Особенности |
| BM146 | Исполнительный элемент |
12 | 3…12 | 1 | 1.3 | кнопка | Миниатюрные размеры; индикатор срабатывания |
| MP146 | Силовое реле с тремя режимами |
12 | 3…12 | 1 | 4.4 | кнопка, триггер, импульс |
Диапазон температур |
| MP515 | Силовое реле расширения |
5 | 3…5 | 1 | 2 | кнопка | Низкое напряжение питания; совместимость с Arduino, Raspberry |
| BM8070D | Силовое реле на DIN-рейку |
12 | 3…12 | 1 | 4 | кнопка | Инверсное управление; индикатор срабатывания |
| NM0502 | Набор для сборки модуля коммутации |
12 | 3…12 | 1 | 2 | кнопка | Обучение пайке; миниатюрные размеры; индикатор |
| MP701 | Исполнительный элемент |
5 | 3…5 | 4 | 2 | кнопка | Корпус |
| MP4411 | Исполнительное устройство |
5 | 3…5 | 4 | 2 | кнопка | Компактные размеры; индикатор питания; 4 индикатора срабатывания реле |
*Режимы работы исполнительных элементов:
- кнопка: реле держит, пока подано управляющее напряжение; при снятии управляющего напряжения реле отпускает;
- триггер: реле срабатывает при подаче статического управляющего напряжения и отпускает при его повторной подаче;
- импульс: реле срабатывает при подаче импульса управляющего напряжения и отпускает при его повторной подаче.
