Формирователь импульсов с КЗИ порядка 99% из входных импульсов с произвольным КЗИ

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Умножители частоты на элементах задержки»
Описание	Рисунок 4
Формат / Размер файла	PDF / 14 Кб
Язык документа	русский

Пленочные конденсаторы Hongfa для источников питания и силовой электроники (Материалы вебинара)

Другие материалы из основного документа

Статья «Умножители частоты на элементах задержки»

Рисунок 1. Схемы формирователей на элементах «Исключающее ИЛИ» и RC-цепочках последовательного включения: (а) короткого импульса и (б) задержки короткого импульса после начала импульса входного
Рисунок 2. Умножитель (утроитель) частоты входных импульсов
Рисунок 3. Динамика процессов в утроителе частоты входных импульсов (Рисунок 2)

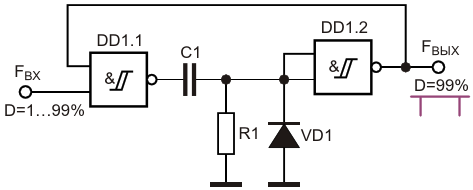

Рисунок 4. Формирователь импульсов с КЗИ порядка 99% из входных импульсов с произвольным КЗИ
Рисунок 5. Схемы формирователей на элементах «Исключающее ИЛИ» и RC-цепочках параллельного включения: (а) короткого импульса и (б) задержки импульса после окончания импульса входного
Рисунок 6. Умножитель частоты входных импульсов в n раз
Рисунок 7. Умножитель частоты входных импульсов в 2n раз (n=3)
Рисунок 8. множитель частоты входных импульсов в 2n раз (n=3) последовательного типа
