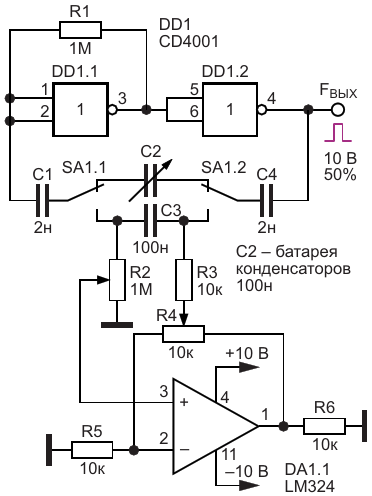

Пример использования в генераторе импульсов электронного аналога конденсатора регулируемой емкости с незаземленными обкладками

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Электронные регуляторы параметров RLC-элементов»
Описание	Рисунок 10
Формат / Размер файла	PDF / 16 Кб
Язык документа	русский
