Варианты использования ЛЭПС в сочетании с элементами классической логики

Скачать PDF

Другие материалы из основного документа

• Статья «Логические элементы с памятью состояния»
• Рисунок 1. Логический элемент с памятью состояния на основе коммутационного элемента микросхемы CD4066, его условное обозначение и таблица истинности
• Рисунок 2. Логический элемент с памятью состояния на основе повторителя напряжения микросхемы CD4050
• Рисунок 3. Вариант логического элемента с памятью состояния

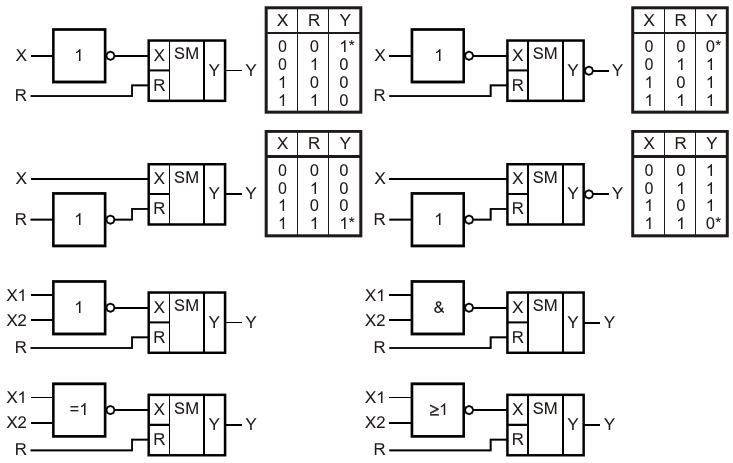

• Рисунок 4. Варианты использования ЛЭПС в сочетании с элементами классической логики
• Рисунок 5. Диодный элемент nИЛИ на X-входе ЛЭПС
• Рисунок 6. Двухвходовый ЛЭПС и его таблица истинности
• Рисунок 7. Вариант выполнения двухвходового ЛЭПС и его таблица истинности
• Рисунок 8. Трехвходовый ЛЭПС без возможности сброса состояния
• Рисунок 9. Трехвходовый ЛЭПС с возможностью сброса состояния
• Рисунок 10. Генератор иглообразных импульсов на основе ЛЭПС
• Рисунок 11. Генератор прямоугольных импульсов
• Рисунок 12. Делитель частоты входного сигнала на четное число
• Рисунок 13. Ждущий мультивибратор
• Рисунок 14. Элемент задержки включения нагрузки (срабатывания устройства)
• Рисунок 15. Таймер на основе ЛЭПС
