В этой схеме для измерения тока в цепи нагрузки используется ток, протекающий через вывод отрицательного источника питания операционного усилителя

Авторы	Martin Ossmann, B Kazay
Основной документ	Статья «Простая схема измерения тока в цепи нагрузки»
Описание	Рисунок 2
Формат / Размер файла	PDF / 9 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Простая схема измерения тока в цепи нагрузки»

Рисунок 1. Для этого метода измерения тока питания в цепи нагрузки требуется вспомогательный транзистор

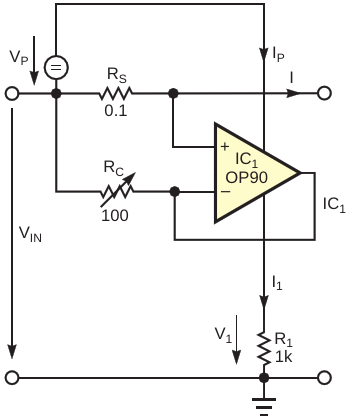

Рисунок 2. В этой схеме для измерения тока в цепи нагрузки используется ток, протекающий через вывод отрицательного источника питания операционного усилителя
Рисунок 3. Из-за положительного тока питания измеренные значения (точки) не очень хорошо согласуются с теоретическими значениями (прямая линия)
Рисунок 4. Компенсация ошибки усиления регулировкой сопротивления R_C повышает точность измерений
