Проблема в том, что при запуске колебаний снятием сигнала RESET импульс первого периода имеет слишком большую длину

Скачать PDF

Другие материалы из основного документа

• Статья «Еще о стробируемом мультивибраторе на таймере 555»

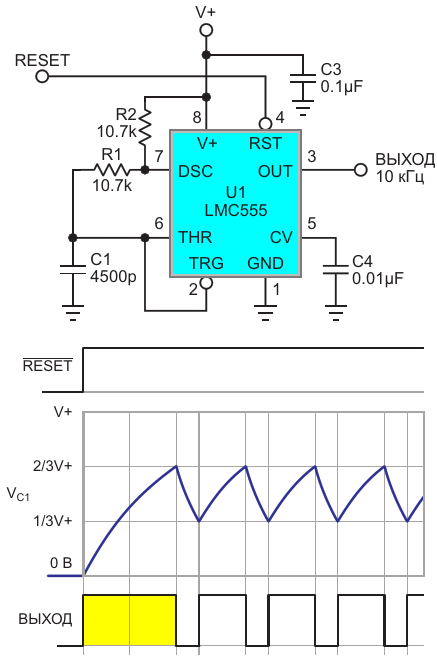

• Рисунок 1. Проблема в том, что при запуске колебаний снятием сигнала RESET импульс первого периода имеет слишком большую длину
• Рисунок 2. Для выравнивания длительности импульсов при запуске колебаний используется инжекция заряда C2
• Рисунок 3. Проблема длинного первого импульса также возникает в генераторах прямоугольных импульсов с коэффициентом заполнения 50:50 на КМОП таймерах 555
• Рисунок 4. Решение проблемы инжекцией заряда C2 применительно к КМОП генератору прямоугольных импульсов с коэффициентом заполнения 50:50
• Рисунок 5. Стробируемый генератор прямоугольных импульсов с коэффициентом заполнения 50:50 на биполярном таймере 555
• Рисунок 6. Модификация схемы с инжекцией заряда C2 для генератора прямоугольных импульсов на биполярном таймере 555
