Модификация схемы с инжекцией заряда C2 для генератора прямоугольных импульсов на биполярном таймере 555

Авторы	Stephen Woodward
Основной документ	Статья «Еще о стробируемом мультивибраторе на таймере 555»
Описание	Рисунок 6
Формат / Размер файла	PDF / 18 Кб
Язык документа	русский

SiC-компоненты от ведущих китайских производителей

Другие материалы из основного документа

Статья «Еще о стробируемом мультивибраторе на таймере 555»

Рисунок 1. Проблема в том, что при запуске колебаний снятием сигнала RESET импульс первого периода имеет слишком большую длину
Рисунок 2. Для выравнивания длительности импульсов при запуске колебаний используется инжекция заряда C2
Рисунок 3. Проблема длинного первого импульса также возникает в генераторах прямоугольных импульсов с коэффициентом заполнения 50:50 на КМОП таймерах 555
Рисунок 4. Решение проблемы инжекцией заряда C2 применительно к КМОП генератору прямоугольных импульсов с коэффициентом заполнения 50:50
Рисунок 5. Стробируемый генератор прямоугольных импульсов с коэффициентом заполнения 50:50 на биполярном таймере 555

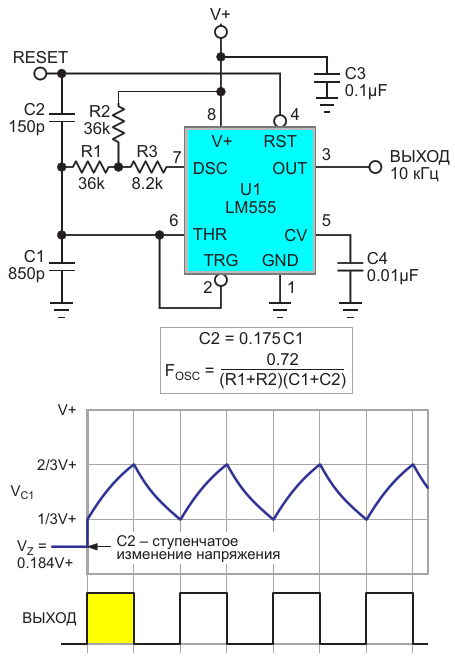

Рисунок 6. Модификация схемы с инжекцией заряда C2 для генератора прямоугольных импульсов на биполярном таймере 555
