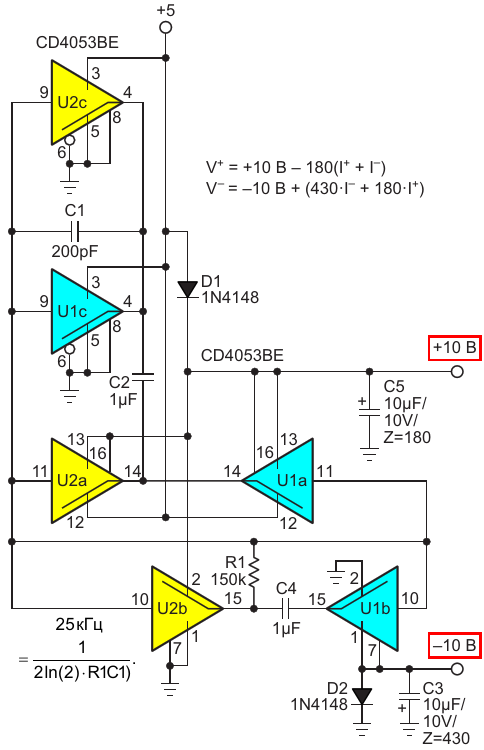

Мультивибратор (U2b) с частотой 25 кГц тактирует переключатели плавающего конденсатора, которые сначала удваивают напряжение 5 В до +10 В (параллельные U1a, U1c и U2a, U2c), а затем инвертируют его до -10 В (U1b и U2b)

Скачать PDF

Другие материалы из основного документа

• Статья «Получите шины ±10 В, удвоив и инвертировав напряжение 5 В с помощью двух стандартных микросхем»
• Рисунок 1. Мультивибратор (U2b) с частотой 25 кГц тактирует переключатели плавающего конденсатора, которые сначала удваивают напряжение 5 В до +10 В (параллельные U1a, U1c и U2a, U2c), а затем инвертируют его до -10 В (U1b и U2b)
• Рисунок 2. Осциллограммы 25-килогерцовых сигналов мультивибратора размахом 10 В
• Рисунок 3. Выходные напряжения при четырех сценариях нагрузки: (1) Выход +10 В при изменении его тока нагрузки от 0 до 10 мА и ненагруженном выходе -10 В; (2) Выход +10 В при одинаково изменяющихся токах нагрузки выходов +10 В и -10 В от 0 до 10 мА; (3) Выход -10 В
