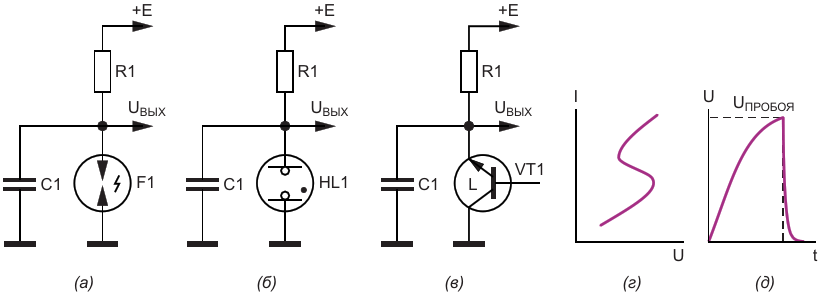

Генераторы импульсов на основе S-негатронов: а) электрических разрядников; б) газоразрядных источников оптического излучения (неоновых ламп); в) лавинных транзисторов; а также вид: г) ВАХ S-негатронов и д) зависимость выходного сигнала генераторов импульс
