Заземленный движок позволяет R2 …
Заземленный движок позволяет R2 выполнять функции как входного аттенюатора, так и регулятора выходного усиления
Авторы
Stephen Woodward
Основной документ
Статья «
Цифровой потенциометр может регулировать усиление в диапазоне 90 дБ подобно электромеханическому
»
Описание
Рисунок 1
Формат / Размер файла
PDF
/
17 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Цифровой потенциометр может регулировать усиление в диапазоне 90 дБ подобно электромеханическому
»

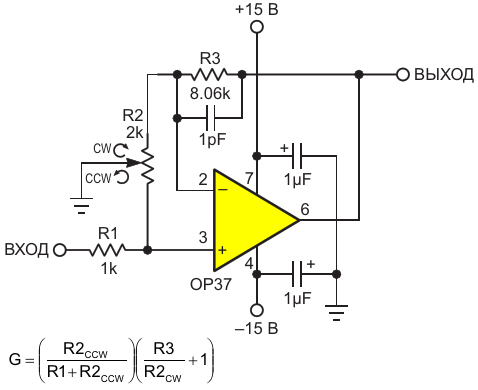

Рисунок 1. Заземленный движок позволяет R2 выполнять функции как входного аттенюатора, так и регулятора выходного усиления
Рисунок 2. R2 выполняет ту же функцию, что и на Рисунке 1, с постоянным смещением, получаемым от цепи R4R5C2 для работы с биполярными сигналами. Но как быть с эффектами, вносимыми сопротивлением движка R
W
?
Рисунок 3. Петли положительной и отрицательной обратной связи усилителя A2 объединяются, создавая активное отрицательное сопротивление, равное -R4
Рисунок 4. Красная кривая показывает характеристику при некомпенсированном сопротивлении R
W
(примерно 150 Ом); обратите внимание на потерю 20 дБ на обоих краях диапазона. Черная кривая отображает случай, когда R
W
компенсируется отрицательным со
Рисунок 5. Кривая усиления схемы, в которой используется механический потенциометр, идентична кривой для схемы на основе ЦП с компенсацией R
W
отрицательным сопротивлением
