Прецизионный цифровой реостат, который …
Прецизионный цифровой реостат, который синтезирует точное запрограммированное сопротивление, равное сопротивлению эталонного резистора R1, линейно умноженному на заданное цифровым кодом отношение R
BW
/R
AB
цифрового потенциометра U1
Авторы
Stephen Woodward
Основной документ
Статья «
Высокоточный цифровой реостат
»
Описание
Рисунок 1
Формат / Размер файла
PDF
/
22 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Высокоточный цифровой реостат
»

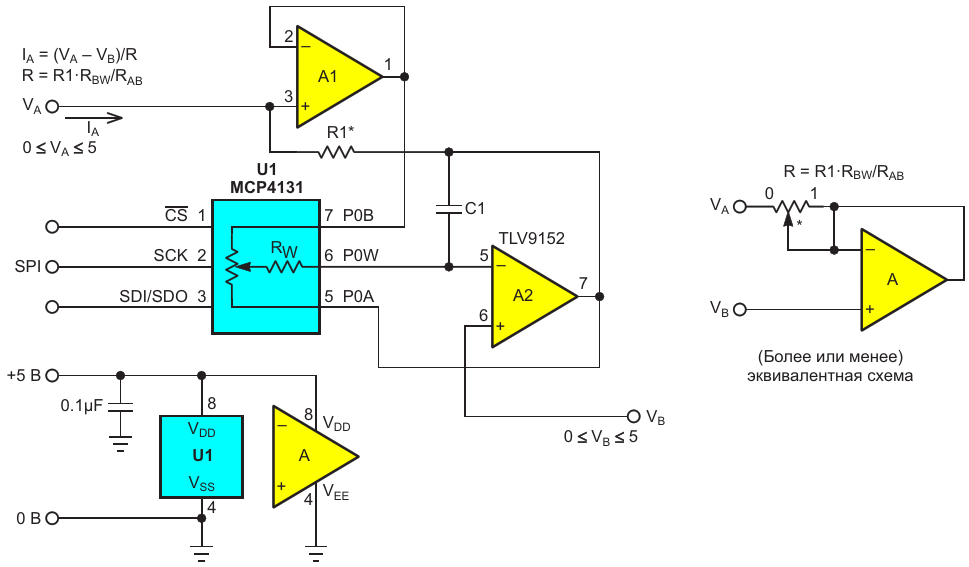

Рисунок 1. Прецизионный цифровой реостат, который синтезирует точное запрограммированное сопротивление, равное сопротивлению эталонного резистора R1, линейно умноженному на заданное цифровым кодом отношение R
BW
/R
AB
цифрового потенциометра U1
Рисунок 2. Линейная зависимость R от R
BW
показывает, что схема синтезирует точное запрограммированное сопротивление, равное сопротивлению эталонного резистора R1, линейно умноженному на заданное цифровым кодом отношение R
BW
/R
AB
цифро
Рисунок 3. Графики зависимости G
A2
(красный) и R/R1 (черный) от R
BW
/R
AB
. При уменьшении запрограммированного значения R G
A2
должен увеличиваться
Рисунок 4. Продублируйте и перекрестно соедините схему на Рисунке 1, чтобы получить двухполюсное программируемое сопротивление
