Линейная зависимость R от R_BWпоказывает, что схема синтезирует точное запрограммированное сопротивление, равное сопротивлению эталонного резистора R1, линейно умноженному на заданное цифровым кодом отношение R_BW/R_AB цифро

Авторы	Stephen Woodward
Основной документ	Статья «Высокоточный цифровой реостат»
Описание	Рисунок 2
Формат / Размер файла	PDF / 9 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Высокоточный цифровой реостат»

Рисунок 1. Прецизионный цифровой реостат, который синтезирует точное запрограммированное сопротивление, равное сопротивлению эталонного резистора R1, линейно умноженному на заданное цифровым кодом отношение R_BW/R_AB цифрового потенциометра U1

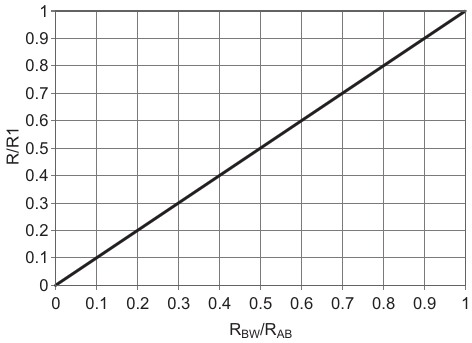

Рисунок 2. Линейная зависимость R от R_BWпоказывает, что схема синтезирует точное запрограммированное сопротивление, равное сопротивлению эталонного резистора R1, линейно умноженному на заданное цифровым кодом отношение R_BW/R_AB цифро
Рисунок 3. Графики зависимости G_A2 (красный) и R/R1 (черный) от R_BW/R_AB. При уменьшении запрограммированного значения R G_A2 должен увеличиваться
Рисунок 4. Продублируйте и перекрестно соедините схему на Рисунке 1, чтобы получить двухполюсное программируемое сопротивление
