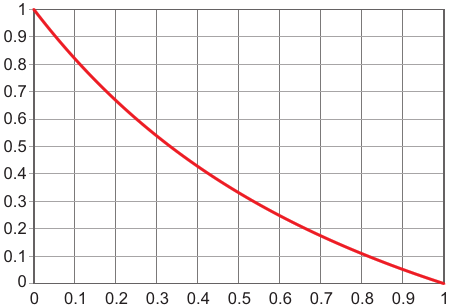

Зависимость D от I_OUT, где полная шкала I_OUT (ось X) составляет 1 А, а D (ось Y) - это 1/(2/(1 - I_OUT) - 1)

Скачать PDF

Другие материалы из основного документа

• Статья «Источник постоянного тока на основе регулятора LM317, программируемого ШИМ»
• Рисунок 1. Классический источник постоянного тока с микросхемой LM317. I_OUT = V_ADJ/R_S + I_ADJ ≈ V_ADJ/R_S = 1.25/R_S
• Рисунок 2. Новая топология LM317 позволяет управлять амперами выходного тока I_OUT с помощью всего лишь миллиампер тока IC; I_OUT = (V_ADJ - - (I_C - I_ADJ)·R_C)/R_S - I_C + I_ADJ
• Рисунок 3. Новая топология программируемого ШИМ источника тока 1 А/15 В с заземленной нагрузкой на основе LM317. Резисторы, отмеченные звездочкой, имеют допуск 1% или лучше, а R_S = 1.25 Ом
• Рисунок 4. Зависимость I_OUT от D, где D (ось X) - коэффициент заполнения ШИМ, а I_OUT (ось Y) - это 1 - 2/(1 + 1/D) от полной шкалы V_ADJ/1.25 = 1 А
• Рисунок 5. Зависимость D от I_OUT, где полная шкала I_OUT (ось X) составляет 1 А, а D (ось Y) - это 1/(2/(1 - I_OUT) - 1)
• Рисунок 6. Конденсатор C₃ добавляет фильтрацию пульсаций ШИМ 2-го порядка для примерно на 500% меньшего времени установления
• Рисунок 7. Аналоговое вычитание пульсаций
• Рисунок 8. Конденсатор C_C улучшает подавление пульсаций питания, а также делает программирование линейным относительно D. Для приложений, в которых время установления не имеет значения, это полезная модификация
