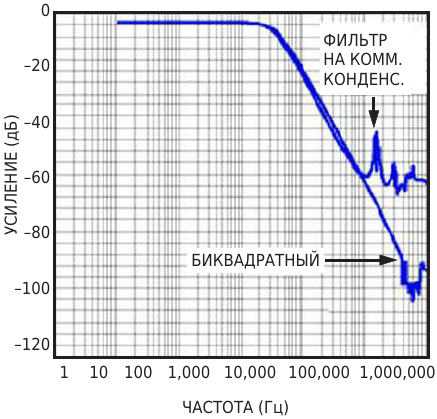

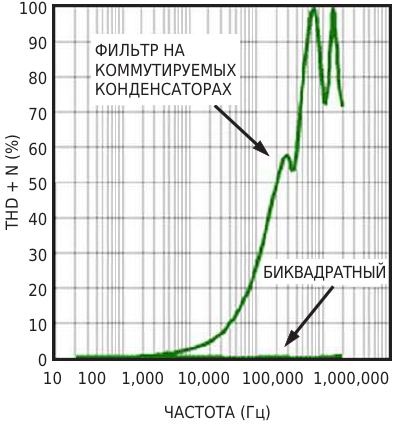

Шумы (а) и низкая полоса пропускания (б) портят характеристики фильтров на коммутируемых конденсаторах. Биквадратный фильтр на Рисунке 1 поддерживает значение THD+N (общие гармонические искажения плюс шум) менее 1% в диапазоне частот от 20 Гц до 200 кГц
