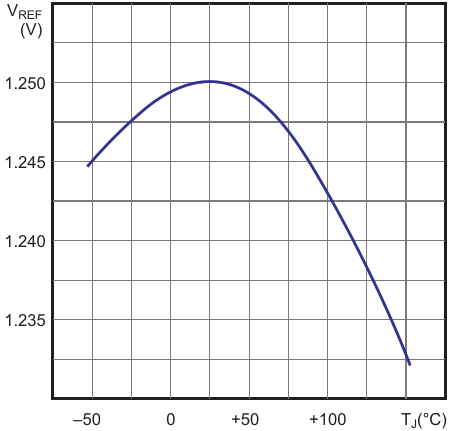

Изменение опорного напряжения LM317 в зависимости от температуры перехода, показанное в техническом описании микросхемы LM317

Скачать PDF

Другие материалы из основного документа

• Статья «Перекрестное соединение комплементарных источников тока для уменьшения ошибки саморазогрева»
• Рисунок 1. Как контролировать амперные выходные токи I_OUT с помощью миллиамперных токов I_C, используя в качестве стабилизаторов тока устаревшие регуляторы напряжения, где I_OUT = (V_ADJ - I_CR_C)/R_S<
• Рисунок 2. Изменение опорного напряжения LM317 в зависимости от температуры перехода, показанное в техническом описании микросхемы LM317
• Рисунок 3. Перекрестное соединение уменьшает ошибку саморазогрева, поскольку шунтирующий регулятор U2 пропускает бóльшую часть тока, становясь относительно горячим, в то время как регулятор U1, V_REF которого контролируется, остается относительно холодным
• Рисунок 4. Если 317 и 337 поменять местами, а диоды включить наоборот, схема на Рисунке 3 сможет работать и с отрицательным током
• Рисунок 5. Увеличьте допустимую нагрузку по току с помощью более мощных диодов и большего количества регуляторов U2
• Рисунок 6. Схема источника отрицательного тока содержит средства компенсации разброса номиналов компонентов, включая отклонения опорных напряжений микросхем U1 и Z1. Обратите внимание, что резистор R_S сопротивлением 1.1 Ом должен быть рассчитан на мощност
