В предлагаемой статье рассмотрены основные механизмы теплопереноса и даны рекомендации по размещению интегральных датчиков температуры относительно объекта измерения. Данные рекомендации применимы к большинству интегральных датчиков температуры.
Интегральные датчики температуры являются востребованной и популярной продукцией в зарубежной и отечественной радиоэлектронной промышленности. Они позволяют осуществлять точное измерение температуры окружающей среды и различных объектов в широком диапазоне температур. Имея низкую стоимость, обусловленную массовым производством, температурные датчики имеют в своем составе достаточно сложные цепи обработки сигнала: усиления, линеаризации и АЦП.
Выпускают данную продукцию крупнейшие мировые производители, такие как National Semiconductor, Texas Instruments и другие. Сравнивая продуктовые линейки различных производителей, можно заметить, что по параметрам датчики подобного типа достаточно близки. Но вместе с тем, у многих есть и свои особенности. Особенности применения, о которых пойдет речь ниже, применимы практически ко всем интегральным датчикам температуры.
Рассмотрим, каким образом осуществляется теплоперенос от внешних объектов к кремниевому кристаллу термодатчика. На выходе интегрального термодатчика имеется аналоговый либо цифровой сигнал, который пропорционален температуре датчика. Тепло передается к чувствительному элементу двумя путями: через корпус датчика и через металлические выводы. В случае датчиков с металлическими корпусами (например, с корпусом ТО-46),основная часть тепла передается к чувствительному элементу через корпус. У датчиков с пластиковыми корпусами, такими как TO-92, SO-8, SOT-23, металлические выводы играют доминирующую роль в процессе теплопереноса. Поэтому интегральные датчики, расположенные на печатных платах будут отлично справляться с задачей измерения температуры платы (особенно дорожек, к которым припаяны выводы). Если температура печатной платы близка к температуре окружающего воздуха (в случае, когда плата не содержит существенных источников тепла), температура датчика тоже будет очень близка к температуре окружающего воздуха.
В статье также приведены характеристики следующих приборов: LM70, LM71, LM73, LM74, LM75, LM76, LM77, LM92, LM95010, TMP100, TMP101, TMP102, TMP105, TMP106, TMP121, TMP121, TMP123, TMP124, TMP125, TMP141, TMP175, TMP275, TMP401, TMP411, TMP421, TMP75
Читать далее статью в полном обьеме (pdf)

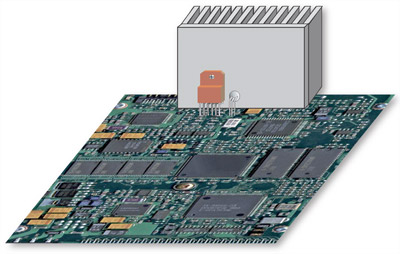

Усилитель мощности в корпусе ТО-220 и датчик температуры в корпусе ТО-46, вмонтированный в радиатор
