Кодовый замок на микроконтроллере

Ivica Novakovic

Можно найти много модификаций устройств, известных как электрический кодовый замок. Уникальность этого устройства в новом способе считывания нескольких клавиш при помощи только одного входа микроконтроллера (МК). Я использовал аналогово-цифровое преобразование (АЦП), и этим методом я могу точно детектировать, какая из клавиш нажата. Этот способ детектирования клавиш может быть использован только с микроконтроллерами, имеющими встроенный АЦП, поэтому мы будем использовать простой PIC12F675, т.к. нам не требуется много портов для считывания состояний клавиш.

АЦП азиатских производителей. Часть 1. Преобразователи последовательного приближения

Кодовый замок

Как это работает

Нажмите четыре клавиши в определенном порядке, и реле переключится на 5 секунд, вот и все. Но вначале вы должны запомнить ваш код: нажмите и удерживайте кнопку, подключенную к выводу 3 МК, пока не загорится светодиод. Теперь, когда светодиод загорелся, вы должны ввести секретный код.

После того, как вы сделали это, ваш код сохранился в eeprom контроллера PIC12F675, и вы сможете включить реле, используя только этот код. Если вы наберете неправильный код 10 раз, включится реле сигнализации.

Определение клавиш с помощью аналого-цифрового преобразователя

Определение клавиш с помощью аналого-цифрового преобразователя

Как видно на рисунке, клавиатура сделана из последовательности резисторов и кнопок. От клавиатуры выходит только три провода: +5В, «Земля» и сигнал клавиши, который идет к выводу 7 МК. Резисторы соединены последовательно, и в каждом узле значения напряжения различны. Когда мы нажимаем любую клавишу на клавиатуре, мы подаем определенное напряжение от узла резистивной цепи на 7 вывод МК.

Вывод 7 на PIC12F675 определен как вход и внутренне он подключен к модулю АЦП. PIC12F675 имеет встроенный 10 битный АЦП с диапазоном значений преобразования от 0 до 1023. Поэтому, если у нас использовано 12 клавиш, зазор преобразования между ними равен 85. Согласно этим вычислениям, зададим “клавише 0” диапазон 0-85, “клавише 1” - диапазон 86-170, “клавише 2” - диапазон 171-256 и т.д.

Я думаю, что можно подключить и больше 12-ти клавиш, сохранив при этом хорошее распознавание каждой клавиши.



схема кодовый замок

кодовый замок плата

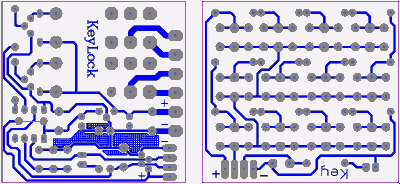

PCB back side
кодовый замок плата

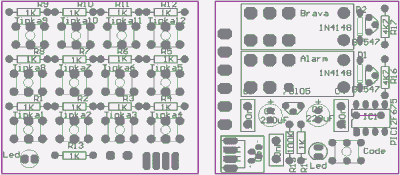

PCB components side

Keylock sch & pcb - pcb files in Protelu-99 SE format

Keylock.pdf - pcb in acrobat PDF format

Keylock program in hex: Keylock hex

Перевод: Павел Катлеров, по заказу РадиоЛоцман

На английском языке: KeyLock
