Николай Алимов
Новости Электроники 17, 2008
В ответ на ускоряющееся развитие рынка светодиодного освещения компания NXP Semiconductors предлагает новые серии микросхем драйверов для реализации современных светодиодных приложений. В статье рассмотрены решения для питания светодиодов от переменного и постоянного тока.
Высокоэффективные решения для драйверов светодиодов с питанием от переменного тока
Семейство SSL152x, SSL1623PH, SSL1750 (рис. 1) представляет собой контроллеры для построения эффективных компактных flyback-преобразователей, идеально подходящих для управления новейшими светодиодами высокой яркости.
Рис. 1. Внешний вид SSL1523 и SSL1750
Питание преобразователей осуществляется непосредственно от выпрямленного напряжения сети, что позволяет использовать минимум дополнительных компонентов. Микросхемы содержат полный комплект встроенных средств защиты от перегрузок.
SSL152x - предназначены для внутреннего освещения мощностью до 15 Вт, они идеальны для светодиодных ламп со стандартным цоколем, светильников встраиваемых в мебель, подсветки поверхностей на кухне и для многих других задач домашнего освещения. Драйвер на основе этих контроллеров требует минимума внешних компонентов, и полностью совместим с транзисторными и тиристорными диммерами освещения.
SSL1623PH - наиболее подходит для светодиодного освещения мощностью до 25 Вт, благодаря специальному отводу тепла под корпусом ИС.
Для светильников мощностью от 25 до 250 Вт NXP предлагает ИС SSL1750, которая сочетает в себе flyback-контроллер и корректор коэффициента мощности (PFC). Высокая мощность нагрузки достигается применением внешнего транзистора MOSFET. Драйверы, реализованные на SSL1750 могут применяться в светильниках для улиц, спортивных площадок, туннелей и других сооружений, где требуется мощное высокоэффективное освещение.
Параметры контроллеров указаны в табл. 1, схемы включения - на рис. 2 и 3.
Таблица 1. Интегральные контроллеры для LED-драйверов с питанием от переменного тока
| Тип | Мощность свето- диода, Вт |
Входное напря- жение, В |
Регули- ровка мощности |
Защита | Корпус | Область применения |
|---|---|---|---|---|---|---|
| SSL152x | до 15 | 80...276 | ШИМ, транзис- торные, тиристорные диммеры |
- регулируемая от перегрузки по току,- от понижен- ного напря- жения питания,- тепловая,- от короткого замыкания |
DIP-8 SO-14 | внутреннее общее и местное освещение |
| SSL1623PH | до 25 | 80...276 | ШИМ, транзис- торные, тиристорные диммеры |
DIP-16 | внутреннее общее и местное освещение |
|
| SSL1750 | до 250 | 70...276 | ШИМ | SO-16 | освещение улиц, спортплощадок, автостоянок, тоннелей |

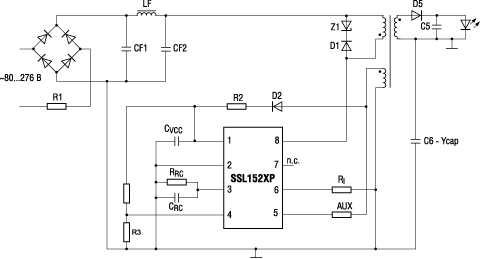

Рис. 2. Типовая схема включения SSL152x

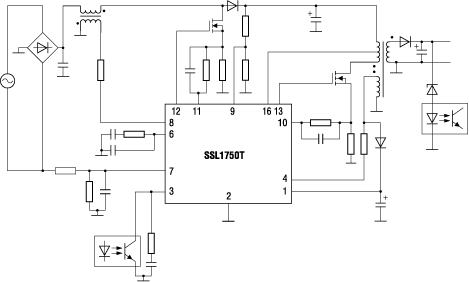

Рис. 3. Типовая схема включения SSL1750Т
Особенности:
- универсальное питание 70...276 В;
- поддержка коррекции коэффициента мощности;
- широкий спектр встроенных цепей защиты;
- соответствует требованиям безопасности/изоляции (UL 1598 класс 2 и IEC60950).
Преимущества:
- высокая энергетическая эффективность - оптимизированное переключение обеспечивает минимум потерь;
- широкий диапазон входных напряжений;
- широкий диапазон выходных токов;
- минимальное число дополнительных внешних компонентов.
Применение:
- внутреннее общее и местное светодиодное освещение (квартиры, офисы);
- наружное светодиодное освещение (улицы, фасады, спортивные сооружения, автомобильные стоянки, туннели);
- промышленное освещение;
- подсветка рекламы и вывесок.
Высокоэффективные решения для драйверов светодиодов с питанием от постоянного тока
UBA3070 (рис. 4) - первый представитель нового поколения универсальных высоковольтных (до 600 В) контроллеров, позволяющий легко создавать высокоэффективные, гибкие и надежные драйверы светодиодной подсветки.
Рис. 4. Внешний вид UBA3070
Решения на данной микросхеме позволяют применять как сверхъяркие, так и яркие светодиоды, и могут использоваться совместно с линейками, содержащими сотни светодиодов.
Особенности:
- подключение больших линеек светодиодов;
- прямое ШИМ- диммирование;
- точное преобразование при помощи импульсного понижающего конвертора.
Преимущества:
- низкая себестоимость изделия;
- высокая надежность и длительный срок службы;
- малое количество внешних элементов.
Применение:
- подсветка ЖК-дисплеев;
- общее светодиодное освещение помещений;
- освещение витрин и вывесок.
Многие современные мобильные устройства (сотовые телефоны, коммуникаторы, КПК) обладают функциями фотографирования и записи видеороликов. При недостаточном освещении необходима дополнительная подсветка сюжета. В фотоаппаратах и видеокамерах для этого применяют, соответственно, газоразрядные вспышки и галогеновые лампы, имеющие габариты и энергопотребление, затрудняющие их использование в мобильных устройствах. Появление сверхъярких светодиодов открыло новые возможности для подсветки. Специально для LED-вспышек, NXP выпускает новый высокоэффективный драйвер SSL3250, требующий всего четырех внешних элементов. Драйвер управляется по шине I2C и может задавать режимы работы светодиода (вспышка, фонарь, индикатор). «Мягкий» старт позволяет избежать перегрузок батареи.
Особенности:
- подключение двух светодиодов;
- внутренний таймер времени вспышки;
- управление по шине I2C.
Преимущества:
- компактность;
- широкий диапазон питающих напряжений (2,7...5,5 В);
- минимальное число внешних элементов;
- КПД до 88%.
Применение:
- портативные устройства с питанием от батареи.
