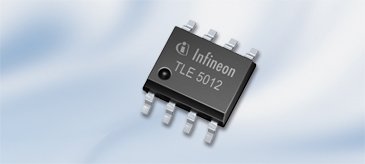

TLE5012 – это разработанный Infineon датчик угла, измеряющий ориентацию магнитного поля в диапазоне до 360°. Для этого датчик определяет угловые синусные и косинусные компоненты с помощью монолитных интегрированных супермагниторезистивных (iGMR) элементов. Внутренний алгоритм автоматической калибровки гарантирует высокую точность значений угла во всем диапазоне рабочих температур и на протяжении всего срока службы. Данные передаются по двунаправленному интерфейсу SSC, совместимому с SPI.
Абсолютные значения угла и другая информация передаются по интерфейсу SSC с использованием протокола широтно-импульсной модуляции (ШИМ) или по интерфейсу типа Incremental Interface с шифрованием. Возможно также считывание необработанных значений синуса и косинуса. Эти значения проходят внутреннюю цифровую обработку, что позволяет вычислить угол ориентации магнитного поля.
Датчик TLE5012 предварительно откалиброван. Параметры калибровки записываются лазером (laser fuses). При запуске прибора записанные значения, переносятся в триггеры, где они могут быть изменены в соответствии с параметрами приложения.
TLE5012-E0318 и TLE5012-E0742 главным образом конфигурируются в режиме эмуляции переключателей Холла для двигателей с тремя или семью парами полюсов. Имеются также функции онлайн-диагностики, гарантирующие надежность работы.
Особенности
- Принцип действия основан на GMR-эффекте
- Интегрированный датчик магнитного поля для измерения угла
- Измерение углов в диапазоне 0…360° с полной калибровкой, подсчетом числа оборотов и определением угловой скорости
- Два отдельных высокоточных однобитных сигма-дельта-АЦП
- 15-битное представление абсолютного значения угла на выходе (с разрешением 0.01°)
- 16-битное представление значений синуса/косинуса на выходе
- Максимальная ошибка в измерении угла 1.0° на протяжении всего срока службы во всем диапазоне температур с активированной автоматической калибровкой
- Двунаправленный интерфейс SSC, до 8 Мбит/с
- Поддержка уровня интегральной безопасности (Safety Integrity Level — SIL) с диагностическими функциями и информацией о состоянии
- Интерфейсы: SSC, ШИМ, IIF (Incremental Interface), HSM (Hall Switch Mode — режим переключателя Холла)
- Соответствие требованиям автомобильных стандартов: от –40 °C до +150 °C (температура p-n-перехода)
- Защита от электростатического разряда > 4 кВ (HBM)
- Соответствие требованиям директивы RoHS (корпус, не содержащий свинца)
Применение
- Считывание угловых координат в автомобильных приложениях
- Электрически коммутируемые двигатели (например, в системах электроусилителя руля)
- Поворотные переключатели
- Считывание угла поворота рулевого колеса
- Датчики угла поворота общего назначения
