Linear Technology анонсировала микросхему LT8500 – 48-канальный генератор с ШИМ. Каждый из каналов индивидуально настраивается с помощью 12-битного (4096 уровней) ШИМ регистра и 6-битного (64 уровня) корректирующего регистра ±50%. Все настройки осуществляются через простой TTL/CMOS 50-мегагерцовый последовательный интерфейс. Микросхема LT8500 может быть применена в широком спектре приложений, использующих ШИМ, например, для управления светодиодами, а так же в робототехнике. К примру, LT8500 можно использовать совместно с тремя 16-канальными драйверами светодиодов LT3595A, что обеспечивает независимое регулирование до 48 светодиодных строк для локального диммирования светодиодной подсветки больших LCD дисплеев. Корректирующий регистр позволит согласовать светоотдачу каждой светодиодной строки.

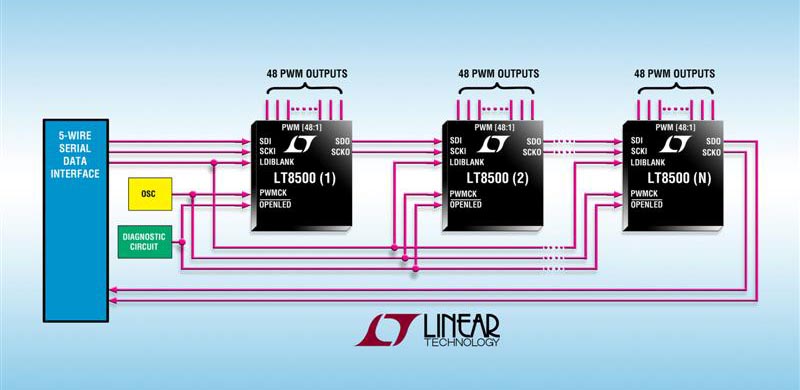

Микросхема LT8500 работает при напряжениях питания от 3 до 5.5 В, что позволяет использовать ее с широким спектром стандартных шин питания. Для светодиодных приложений каждый канал имеет индивидуальную 6-битную точечную коррекцию тока и 12-битное полутоновое ШИМ диммирование. Корректирующее и полутоновое диммирование производится через последовательный интерфейс TTL/CMOS логики. LT8500 имеет два диагностических информационных флага: ошибка синхронизации и обрыв светодиода. Флаги отправляются с дополнительной информацией через последовательный интерфейс данных во время чтения регистра состояния. 50-мегагерцовый каскадируемый последовательный интерфейс имеет внутренний буфер и схему балансировки сдвига фаз, упрощие создание приложений, использующих ШИМ, таких как системы динамической подсветки больших LCD дисплеев. В комбинации с минимумом внешних компонентов и корпусом QFN с размерами 5 × 9 мм, микросхема позволяет создавать компактные решения для многоканальных приложений с ШИМ.
Особенности
- Напряжение питания от 3.3 до 5 В
- 48 независимых выходов ШИМ
- 50-мегагерцовый последовательный интерфейс TTL/CMOS логики
- 12-битное (4096 уровней) разрешение регулирования ШИМ
- 6-битная (64 уровня) ШИМ коррекция (±50% программируемая ширина ШИМ)
- Частота ШИМ до 6.1 кГц (PWMCK = 25 МГц)
- Опция сдвига фазы для уменьшения шумов переключения
- Непосредственный контроль трех 16-канальных светодиодных драйверов LT3595A
- Диагностическая информация: флаги ошибки синхронизации и обрыва светодиода
- 56-выводной корпус QFN размером 5 × 9 × 0.75 мм
Приложения
- Светодиодная подсветка больших дисплеев
- Монохромные и цветные светодиодные дисплеи
- Светодиодные знаки и рекламные щиты
- Управление электродвигателями
- Промышленный контроль
- Автоматическое измерительное оборудование
- Робототехника
