Texas Instruments представила самые быстродействующие двухканальные драйверы MOSFET с выходными токами 4 и 5 А

Три двухканальных прибора следующего поколения, которыми Texas Instruments (TI) пополнила портфолио драйверов MOSFET для силовой электроники, позволят сделать изолированные источники питания еще эффективнее, надежнее и компактнее.

Первые драйверы верхнего и нижнего плеча с рабочим напряжением 120 В

UCC27210 и UCC27211 – первые в отрасли драйверы для повышающих преобразователей с выходным напряжением до 120 В и током до 4 А. Приборы имеют два выхода для управления затворами MOSFET транзисторов верхнего и нижнего плеча и выдерживают входное постоянное напряжение до 10 В. Драйверы поддерживают высокочастотную полу- и полномоствую топологии силовых преобразователей и отличаются исключительно малым временем задержки распространения – 18 нс. Совокупность уникальных характеристик, включая устойчивость к броскам напряжения до 100 В, позволит повысить эффективность и надежность питания телекоммуникационных, серверных и промышленных систем.

Основные особенности UCC27210 и UCC27211

• Первые в отрасли 4-амперные драйверы верхнего и нижнего плеча с рабочим напряжением до 120 В, совместимые по входам с уровнями ТТЛ или КМОП логики (в зависимости от версии).

• Уменьшенное до 0.9 Ом выходное сопротивление минимизирует потери переключения при переходе MOSFET транзисторов через плато Миллера.

• Повышенная надежность: входы выдерживают постоянное напряжение 10 В и рассчитаны на прямое подключение к трансформаторным драйверам затворов без использования выпрямительных диодов.

Токи больше, скорость выше

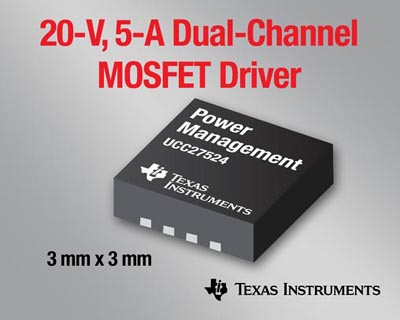

Третий из новой группы приборов представляет собой самый быстродействующий в отрасли двухканальный драйвер нижнего плеча для управления мощными MOSFET и IGBT ключами синхронных выпрямителей вторичной стороны источников питания. Микросхема UCC27524, имеющая время задержки распространения 12 нс, время нарастания 6 нс и согласование каналов 1 нс, практически не вносит искажений в форму управляющих импульсов. Драйвер может работать при входных напряжениях от 4.5 до 18 В и допускает объединение выходов для увеличения выходного тока до 10 А, что позволяет использовать его для управления приводами электродвигателей.

Основные особенности микросхемы UCC27524:

• Высокая нагрузочная способность: пиковые значения втекающего и вытекающего токов равны 5 А. Диапазон входных напряжений от 4.5 до 18 В. Для увеличения отдаваемого тока выходы допускают параллельное соединение.

• Исключительное быстродействие: типичное время задержки распространения равно 12 нс, а время нарастания – 6 нс, при типичном рассогласовании между двумя каналами не более 1 нс.

• Малые размеры: стандартный для отрасли 8-выводной корпус SOIC.

Типовая схема включения драйвера UCC27524

Доступность и цена

Микросхемы UCC27210 и UCC27211 выпускаются в 8- или 10-выводных корпусах SON, а также в 8-выводных корпусах SOIC. UCC27524 в настоящее время предлагаются в стандартных корпусах SOIC и PDIP с 8 выводами, а чуть позже добавится вариант в корпусе WSON-8. Рекомендованная цена для приборов UCC27210/1 составляет $1.50 при покупке партиями от 1000 шт., а для UCC27524 – $0.70.
