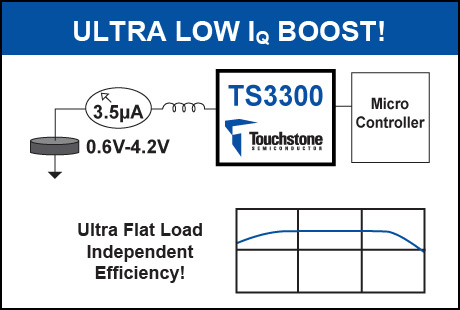

Компания Touchstone Semiconductor анонсировала свою первую микросхему для управления питанием, объединившую в одном корпусе высокоэффективный повышающий преобразователь и LDO стабилизатор. Прибору присвоено обозначение TS3300. Преобразователь может работать уже при входном напряжении 0.6 В, а при напряжении 1.2 В на входе и 3 В на выходе отдавать в нагрузку ток не менее 75 мА. Подобных приборов рынок микросхем ранее не видел. Соединив выход преобразователя с входом LDO стабилизатора, можно создать структуру, выполняющую множество полезных функций, в частности, функцию повышающее-понижающего преобразователя. В системах сбора энергии или в схемах буферизации пиковой нагрузки линейный регулятор может служить пострегулятором напряжения, накапливаемого на выходе преобразователя в конденсаторе большой емкости или в ионисторе. Наконец, LDO регулятор может просто использоваться как ключ подключения/отключения нагрузки. Регулятор способен отдавать ток до 100 мА при падении напряжения 225 мА и втрое сократить пульсации выходного напряжения повышающего преобразователя.
В секцию повышающего преобразователя микросхемы TS3300 заложена специальная функция anti-crush, предотвращающая провалы входного напряжения при глубоком разряде батареи, когда ее выходной импеданс значительно увеличивается. Если напряжение на входе опускается ниже определенного порога, задаваемого внешним резистивным делителем, коммутация силового ключа приостанавливается, эффективно ограничивая минимальное входное напряжение. Функция anti-crush полезна в тех случаях, когда ток, забираемый от накопительного конденсатора на выходе повышающего преобразователя, носит импульсный характер, а входной источник имеет существенное внутреннее сопротивление, что типично для старой батареи или для работы при низких температурах.
Все параметры TS3300 гарантируются в диапазоне температур от –40 °C до +85 °C. Микросхемы выпускаются в низкопрофильном 16-выводном корпусе TQFN размером 3×3 мм с вскрытым теплоотводящим основанием.
 |

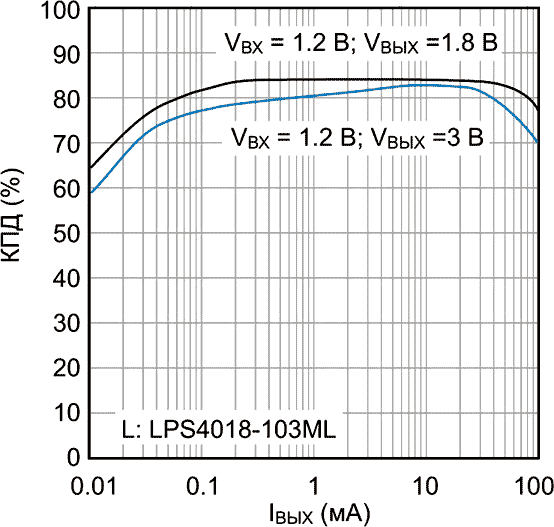

| Зависимость КПД повышающего преобразователя от тока нагрузки. |
Особенности
- Комбинация маломощного повышающего преобразователя и LDO стабилизатора
- Повышающий преобразователь
- Входное напряжение: 0.6 … 4.5 В
- Выходное напряжение: 1.8 … 5.25 В
- КПД: до 84%
- Ток потребления в отсутствие нагрузки: 3.5 мкА
- Отдает в нагрузку ток более 100 мА при выходном напряжении 1.8 В и входном напряжении 1.2 В
- Управление выключением
- Функция anti-crush
- Предотвращает провалы входного напряжения при большом внутреннем сопротивлении источника питания
- Схема с одной индуктивностью, работающая в режиме прерывистой проводимости с автоматической установкой пикового тока
- LDO стабилизатор
- Регулируемое выходное напряжение: 1.8 … 5 В
- Падение напряжения: 225 мВ при токе 100 мА
- Низкопрофильный 16-выводной корпус TQFN 3×3 мм с улучшенным тепловым сопротивлением
Применение
- Портативное оборудование с питанием от часовых батареек
- Оборудование с питанием от одной литий-ионной или щелочной батареи
- Системы сбора солнечной или механической энергии
- Беспроводные микрофоны
- Беспроводные датчики
- RFID метки
- Глюкометры
- Персональные системы диагностики здоровья
