Linear Technology разработала 70-ваттный микромодуль трехканального понижающего преобразователя в корпусе объемом 1.2 см³

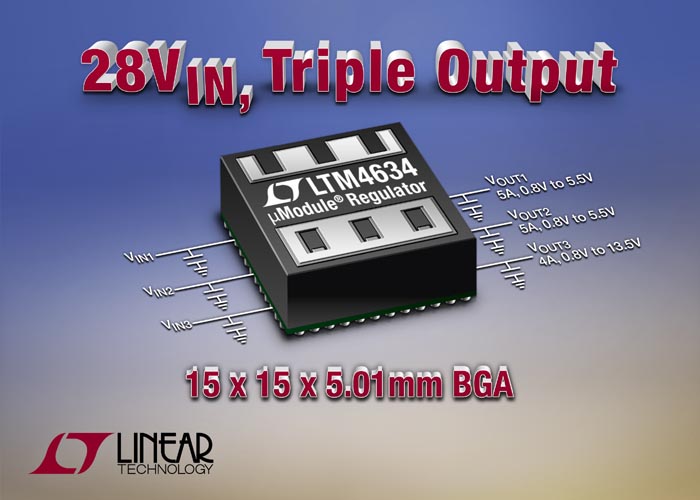

Linear Technology разработала новый микромодуль LTM4634 в корпусе BGA 15 × 15 × 5.01 мм с интегрированным теплоотводом, содержащий три понижающих преобразователя. Термически эффективный корпус позволяет модулю LTM4634 при температуре окружающей среды 65 °C и скорости воздушного потока 200 LFM (линейных футов в минуту) без внешнего теплоотвода отдавать в нагрузку мощность 70 Вт при максимальных выходных токах 5 А, 5 А и 4 А. Законченное решение, для создания которого необходимо добавить всего 13 керамических конденсаторов и три резистора, можно разместить на 4.5 см² двухсторонней печатной платы. В корпусе микромодуля LTM4634 объединены три DC/DC контроллера, силовые ключи, индуктивности и цепи коррекции. Стабилизированные выходные напряжения каналов 1 и 2 можно регулировать в пределах от 0.8 В до 5.5 В, а канала 3 – от 0.8 В до 13.5 В. Точность стабилизации во всем диапазоне входных напряжений, токов нагрузки и температур составляет ±1.5%. Сочетание широкого диапазона выходных напряжений, термически эффективного корпуса, высокой точности и малых размеров делает LTM4634 идеальным компонентом для управления промежуточными шинами питания 12 В, 5 В и 3.3 В в измерительных, коммуникационных и промышленных приложениях.

Три преобразователя LTM4634 работают от входного напряжения от 4.75 до 28 В. Раздельные входы каждого преобразователя позволяют питать первый и/или второй каналы от промежуточной шины 12.5 В/50 Вт, формируемой третьим каналом. Все три канала синхронизируется общим внутренним или внешним тактовым сигналом, фазы которого для минимизации входных пульсаций сдвинуты на 120°. Для увеличения выходного тока до 10 А каналы 1 и 2 можно соединять параллельно. Регулятор имеет защиту от повышенного выходного напряжения и тока. Два внутренних термодиода, расположенных возле силовых каскадов, позволяют контролировать температуру модуля.

LTM4634 рассчитаны на диапазон рабочих температур от –40 °C до +125 °C. Приборы поставляются со склада немедленно по подтверждении заказа. Цены в партиях из 1000 модулей начинаются от $35.95 за штуку.

Сводка основных особенностей LTM4634

• Трехканальный понижающий преобразователь с максимальным входным напряжением 28 В и выходной мощностью 70 Вт в объеме менее 1.2 см³
  • Для создания законченного решения требуется всего несколько керамических конденсаторов и резисторов

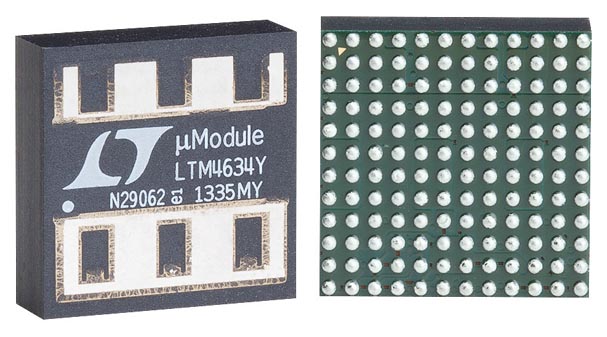

• Корпус BGA размером 15 × 15 × 5.01 мм с интегрированным теплоотводом
• Полные нагрузки (5 А, 5 А, 4 А) во всех каналах при температуре окружающей среды 65 °C и скорости воздушного потока 200 LFM без внешнего теплоотвода
• Диапазон рабочих напряжений от 4.75 до 28 В с раздельными входами для каждого канала
• Выходное напряжение устанавливается пользователем с точностью ±1.5% в диапазонах:
  • Канал 1: 0.8 В … 5.5 В
  • Канал 2: 0.8 В … 5.5 В
  • Канал 3: 0.8 В … 13.5 В
• Каналы 1 и 2 можно соединять параллельно для увеличения выходного тока до 10 А.
