Analog Devices представила две микросхемы аналоговых входных интерфейсов (AFE) с интегрированными 24-битными Σ-Δ АЦП, имеющие лучшее в отрасли сочетание малой потребляемой мощности, низких шумов и расширенной функциональности. AFE AD7124-4 и AD7124-8 напрямую подключаются ко всем стандартным промышленным источникам сигналов и датчикам, благодаря чему можно сэкономить до 40% мощности по сравнению с аналогичными устройствами других производителей. Лучшие в своем классе характеристики новых AFE отвечают требованиям множества промышленных и измерительных приложений, включая портативное оборудование с автономным питанием. Высокая степень интеграции AD7124-4 (четыре дифференциальных и 7 псевдодифференциальных входов) и AD7124-8 AFE (восемь дифференциальных и 15 псевдодифференциальных входов) упрощает архитектуру системы и сокращает цикл разработки благодаря гибкой поддержке резистивных датчиков температуры, термопар, токовых мостов и множества других источников сигналов с выходами как по току, так и по напряжению. Превосходя по количеству каналов любые конкурирующие продукты, новые AFE позволяют разработчикам сократить размеры устройства, или реализовать дополнительные функции при тех же размерах платы.

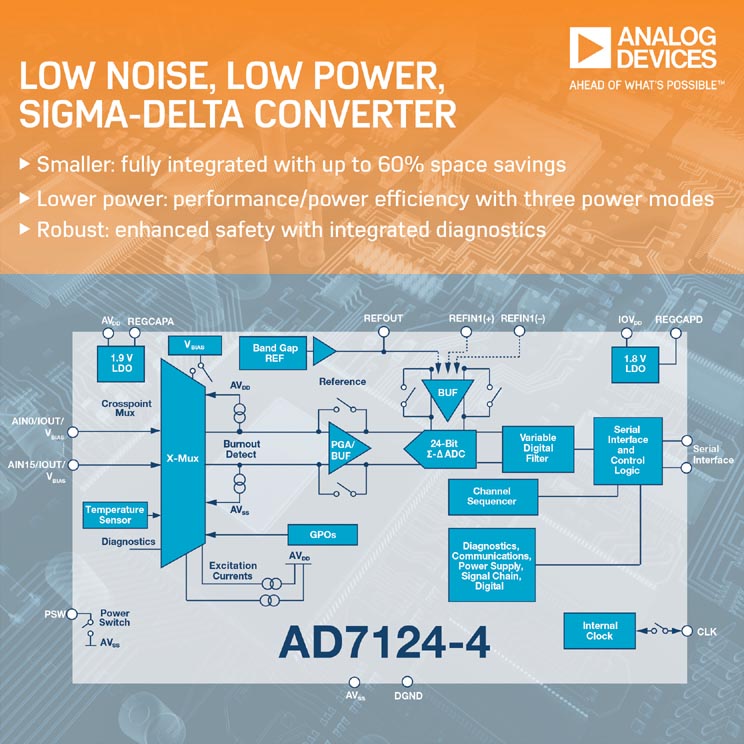

Каждая из микросхем AD7124-4 и AD7124-8 на одном кристалле содержит полную цепочку обработки сигналов, состоящую из 24-битного Σ-Δ АЦП, усилителя с программируемым коэффициентом усиления, прецизионного источника опорного напряжения, опорных буферов, источников тока, датчика температуры и источников возбуждения. Интегрированные средства диагностики совместимые с требованиями SIL (Safety Integrity Level – уровень полноты безопасности), позволяют сократить количество дискретных компонентов необходимых для контроля состояния и сохранить много свободного места на печатной плате.
AD7124-4 и AD7124-8 могут работать в одном из трех выбираемых пользователем режимов потребления мощности, что позволят разработчикам для каждого конкретного устройства находить оптимальный баланс между темпом обновления информации и шумовыми характеристиками. В режиме минимальной мощности устройство потребляет 255 мкА, а свободное от шумов разрешение преобразователя при низких скоростях выборки достигает 21.7 бита. Три режима потребления дают разработчикам программируемых логических контроллеров, систем управления технологическими процессами, передающих устройств и другого промышленного и измерительного оборудования возможность создать единую универсальную платформу, точно адаптируемую по характеристикам и уровню потребления мощности к каждому конкретному случаю использования.
![]() |

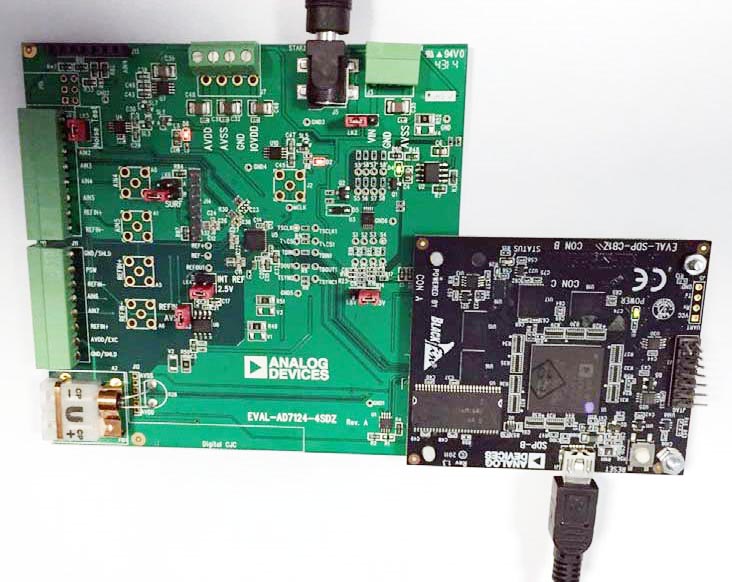

Оценочный набор EVAL-AD7124-8SDZ. |
Особенности микросхем AD7124-4/AD7124-8
- Типовое значение среднеквадратичного шума (при коэффициенте усиления, равном 128):
- В режиме низкого потребления мощности: 255 мкА (24 нВ с.к.з. при скорости вывода 1.17 Гц)
- В режиме среднего потребления мощности: 355 мкА (20 нВ с.к.з. при скорости вывода 2.34 Гц)
- В режиме полной мощности: 930 мкА (23 нВ с.к.з. при скорости вывода 9.4 Гц)
- Скорость вывода данных:
- В режиме низкого потребления мощности: 9.38 … 19200 выб./с
- В режиме среднего потребления мощности: 2.34 … 4800 выб./с
- В режиме полной мощности: 1.17 … 2400 выб./с
- Аналоговые входы Rail-to-Rail
- Интегрированный буферизованный источник опорного напряжения 2.5 В с температурным коэффициентом 10 ppm/°C (AD7124-4)
- Цифровые фильтры, гибко программируемые для каждого канала
- Усовершенствованные фильтры для одновременного подавления помех 50 Гц и 60 Гц
- Интегрированные средства диагностики
- Диапазон рабочих температур от −40 °C до +105 °C
Цены, доступность и дополнительные компоненты
Продукт
|
Описание
|
Цена за шт. в лотах
из 1000 приборов |
Корпуса
|
Доступность
|
AD7124-4
|
4 дифференциальных и
7 псевдодифференциальных входов |
$5.32
|
LFCSP 32 выв., 5 × 5 мм
TSSOP 24 выв. |
Сейчас
|
AD7124-8
|
8 дифференциальных и
15 псевдодифференциальных входов |
$5.84
|
LFCSP 32 выв., 5 × 5 мм
|
Сейчас
|
EVAL-AD7124-4SDZ
|
Оценочная плата
|
$59.00 за штуку
|
Сейчас
|
|
EVAL-SDP-CB1Z
|
Демонстрационная платформа
|
$99.00 за штуку
|
Сейчас
|
