Torex Semiconductor приступила к производству многофункциональных быстродействующих двухамперных LDO стабилизаторов серии XC6230 с регулируемым выходным напряжением и программируемым уровнем ограничения выходного тока. Низкое сопротивление открытого проходного p-канального транзистора с типовым значением 0.17 Ом и стабильное выходное напряжение при малом падении на транзисторе делают эти приборы идеальным элементом для пост стабилизаторов, различных микроконтроллеров, регуляторов напряжения для логических схем и вторичных источников питания. Серия XC6230 также может использоваться в бытовой электронике, промышленном оборудовании, коммуникационных модулях и в интеллектуальных счетчиках.

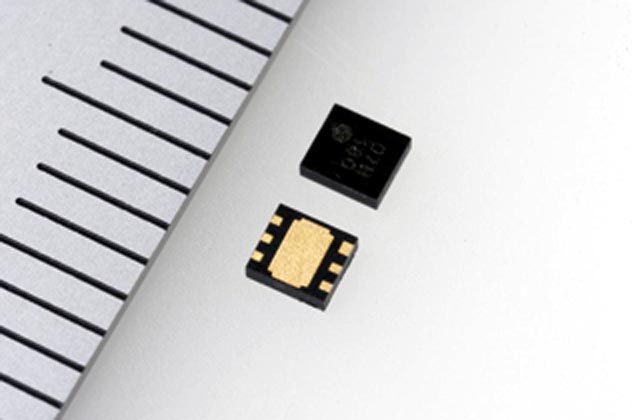

В дополнение к функции блокировки обратного тока и возможности внешней установки выходного напряжения и порога ограничения, микросхема содержит разнообразные схемы защиты, в том числе, от перегрева и бросков пускового тока. Потребители получат возможность выбора между небольшим корпусом USP-6C (1.8 × 2.0 × 0.6 мм) и находящимся в разработке корпусом SOP-8FD.
Уровень выходного напряжения и порог ограничения тока могут быть установлены всего лишь тремя резисторами, а с учетом конденсаторов общее количество необходимых внешних компонентов равно пяти, что позволяет создавать компактные устройства даже на основе многофункционального прибора. Другим преимуществом многофункциональности является возможность устанавливать необходимые заказчику различные выходные напряжения и уровни ограничения тока, используя одну микросхему XC6230 в различных моделях источника питания. Это позволяет сократить номенклатуру применяемых микросхем и способствует снижению стоимости и трудоемкости проектирования.
 |

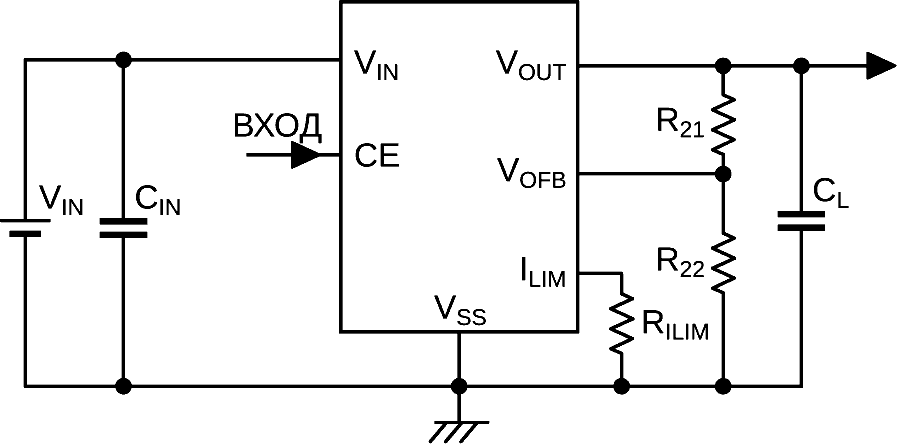

| Типичная схема включения XC6230. |
Особенности серии XC6230
- Многофункциональный LDO стабилизатор;
- Возможность выбора между миниатюрным корпусом USP-6C (1.8 × 2.0 × 0.6 мм) и находящимся в разработке корпусом SOP-8FD (6.0 × 4.9 × 1.55 мм);
- Регулируемые уровни выходного напряжения и порога ограничения тока;
- Максимальный гарантированный выходной ток: 2.0 A (типовой внутренний порог ограничения тока – 2.5 A);
- Диапазон устанавливаемых порогов ограничения тока от 0.3 А до 2.5 А (рекомендуется выбирать максимальный выходной ток равным 80% от уровня ограничения);
- Типовое падение напряжения на стабилизаторе: 0.17 В при токе нагрузки 1.0 А и выходном напряжении 3.3 В;
- Диапазон рабочих напряжений от 1.7 В до 6.0 В;
- Точность напряжения на выводе обратной связи VOFB: 1.2 В ±1.0%;
- Диапазон установки выходных напряжений: 1.2 … 5.0 В;
- Ток покоя 45 мкА;
- Рабочий диапазон температур окружающей среды: –40 °C …+105 °C;
- Дополнительные функции:
- защита от обратного тока,
- защита от бросков тока,
- регулируемое выходное напряжение,
- изменяемый порог ограничения тока,
- быстрый разряд выходного конденсатора;
- Защита от перегрева, перегрузки по току и короткого замыкания.
