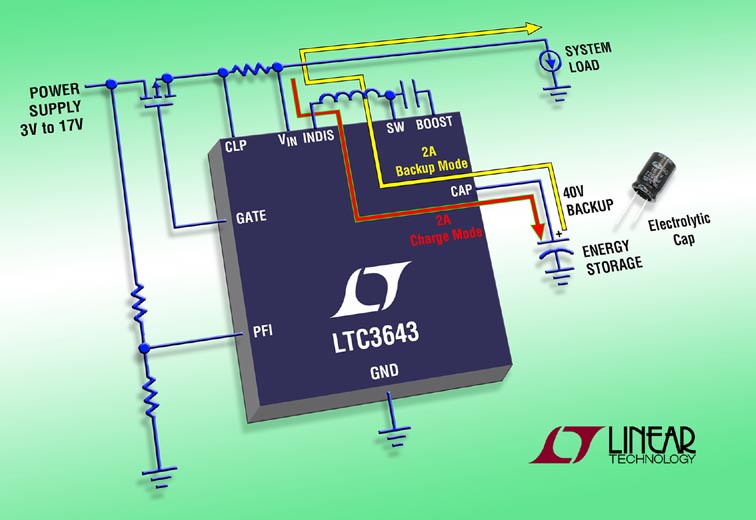

Linear Technology представила двунаправленный высоковольтный повышающий преобразователь LTC3643, выполняющий функцию зарядного устройства накопительного конденсатора и автоматически трансформирующийся в понижающий преобразователь для резервного питания системы. Запатентованная топология с одной индуктивностью и интегрированной функцией PowerPath, выполняя работу двух отдельных импульсных регуляторов, уменьшает размер, стоимость и сложность системы. LTC3643 работает в двух режимах: повышающего зарядного устройства и понижающего источника резервного питания. В первом режиме через внутренний ключ с допустимым током до 2 А происходит эффективный заряд массива электролитических конденсаторов напряжением до 40 В от входного напряжения 3 … 17 В. В режиме резервного питания нагрузки, когда входное напряжение падает ниже некоторого программируемого порога, повышающее зарядное устройство переключается в реверсивное состояние и работает как синхронный понижающий преобразователь, поддерживающий напряжение на системной шине за счет энергии конденсатора. При работе от резервного источника порог ограничения тока может программироваться в диапазоне от 2 А до 4 А, идеально отвечая требованиям к энергоемким системам с относительно короткими периодами питания от резервного конденсатора, отказоустойчивым системам, твердотельным накопителям и устройствам зарядки массивов аккумуляторов.
При зарядке резервного конденсатора LTC3643 может использовать внешний токоизмерительный резистор для установки точного порога ограничения тока входного источника, отдавая при этом приоритет обеспечению питания нагрузки. Порог ограничения входного тока может программироваться по напряжению токоизмерительного резистора с дискретностью 50 мВ, предохраняя источник питания системы путем снижения зарядного тока конденсатора. Понижающий преобразователь работает на частоте 1 МГц, позволяя использовать внешние компоненты небольших размеров. Малый собственный ток потребления при работе в пульсирующем режиме во время питания нагрузки повышает эффективность использования энергии резервного конденсатора. Встроенный в LTC3643 драйвер затвора внешнего p-канального MOSFET поддерживает функцию идеального диода для входного источника питания. В режиме резервного питания это обеспечивает эффективную передачу мощности при полной изоляции между входным источником и нагрузкой системы. Микросхема содержит также интегрированный n-канальный MOSFET для отключения накопительного конденсатора, источник опорного напряжения с начальной точностью ±1% для стабилизации напряжения системы и индикаторные выходы, информирующие о статусе зарядки и сбоях входного напряжения.
LTC3643 выпускаются в компактных 24-выводных корпусах QFN размером 3 мм × 5 мм со сниженным тепловым сопротивлением. Микросхемы предлагаются в вариантах исполнения E и I для диапазона рабочих температур от –40 °C до 125 °C. Цены на устройства группы E, имеющиеся на складе компании, в партиях из 1000 приборов начинаются от $4.45 за штуку.
Сводка основных характеристик LTC3643
- Двунаправленный синхронный повышающий преобразователь для зарядки конденсатора и понижающий регулятор для питания нагрузки;
- Широкий диапазон входных напряжений от 3 В до 17 В;
- Напряжение на накопительном конденсаторе до 40 В;
- Максимальный ток заряда конденсатора 2 А;
- Интегрированные мощные n-канальные MOSFET: 150 мОм в верхнем плече, 75 мОм – в нижнем;
- Интегрированный мощный n-канальный MOSFET с сопротивлением 50 мОм для отключения накопительного конденсатора;
- Ограничение входного тока во время заряда;
- Высокая частота переключения 1 МГц;
- Источник опорного напряжения с точностью ±1% для стабилизации системного напряжения;
- Выходы индикации статуса заряда и аварии питания;
- Низкопрофильный 24-выводной корпус QFN размером 3 × 5 мм.
