Linear Technology начала производство изолированных микромодулей DC/DC преобразователей с гальванической изоляцией 2 кВ

Linear Technology выпустила новые микромодули DC/DC преобразователей семейства μModule с гальванической изоляцией 2 кВ AC. LTM8067 и LTM8068 содержат изолирующий трансформатор, схемы управления, силовые ключи и другие элементы, размещенные в корпусе BGA размером 9 × 11.25 × 4.92 мм. Для создания законченного устройства требуется всего один резистор и по одному конденсатору на входе и выходе. Пути утечки по выводам и корпусу и прочие характеристики изоляции признаны соответствующими стандарту UL60950 в части Безопасности Оборудования Информационных Технологий и подтверждены сертификатом. LTM8068 дополнительно содержит малошумящий линейный стабилизатор напряжения. Одним из основных назначений модулей является устранение земляных петель в системах с датчиками или с чувствительными к шумам нагрузками в промышленном и контрольно-измерительном оборудовании.

LTM8067 и LTM8068 работают при входных напряжениях от 2.8 В до 40 В. Обратноходовая топология позволяет приборам стабилизировать выходные напряжения бóльшие, меньшие или равные входным. Выходное напряжение LTM8067 регулируется в диапазоне от 2.5 В до 24 В при максимальном токе 450 мА. Модуль LTM8068 с малошумящим линейным стабилизатором на выходе имеет диапазон выходных напряжений от 1.2 В до 18 В. При максимальном токе 300 мА линейный стабилизатор снижает пульсации выходного напряжения до 20 мкВ с.к.з., улучшая шумовые характеристики при питании высокоточных аналоговых цепей предварительной обработки сигналов и микросхем смешанных сигналов.

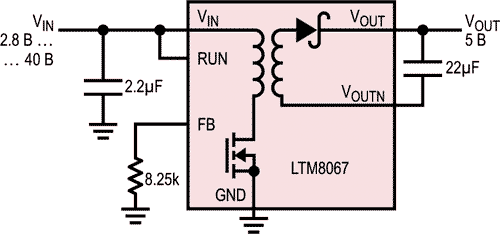

Регулятор μModule с гальванической изоляцией 2 кВ AC.

LTM8067 и LTM8068 работают в диапазоне температур от –40 °C до 125 °C. Цена одного прибора в партиях из 1000 модулей начинается от $10.90.

Зависимость максимального выходноготока LTM8067 от входного напряжения.

Сводка основных характеристик LTM8067 и LTM8068

• Преобразователь семейства μModule с напряжением изоляции 2 кВ AC (испытательное напряжение 3 кВ DC);
• Сертифицированы по стандарту UL60950 (сертификат №464570);
• Широкий диапазон входных напряжений: 2.8 В … 40 В;
• Широкий диапазон выходных напряжений: 2.5 В … 24 В (LTM8067);
• Выходной ток до 450 мА (при входном напряжении 24 В и выходном напряжении 5 В);
• Малошумящий линейный стабилизатор (только в LTM8068):
  • Диапазон напряжений: 12 В … 18 В;
  • Низкий уровень шумов: 20 мкВ с.к.з.;
  • Выходной ток до 300 мА;

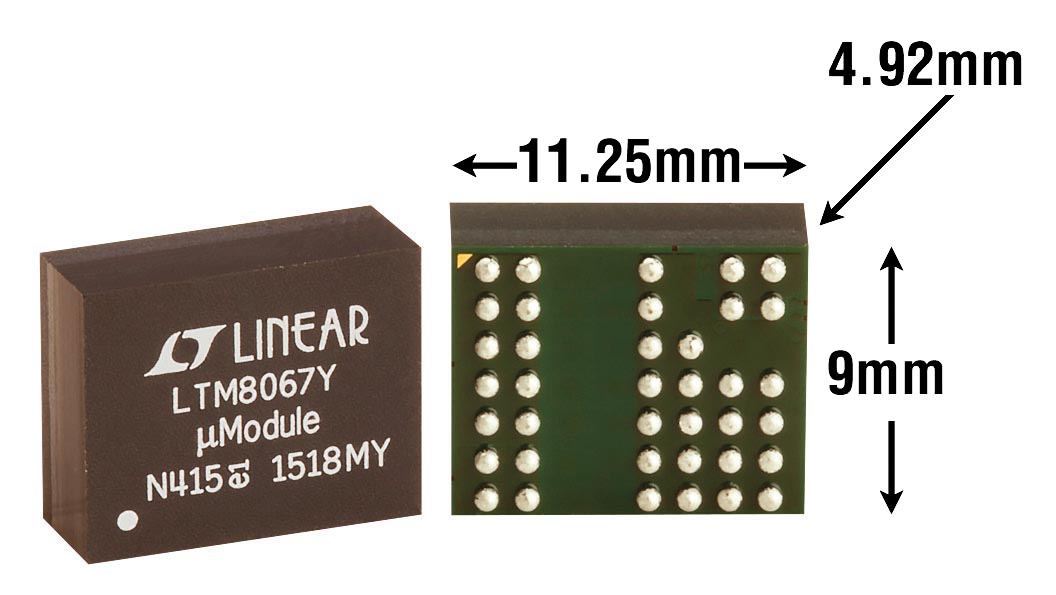

• Низкопрофильный корпус BGA с размерами 9 мм × 11.25 мм × 4.92 мм.
