Torex Semiconductor приступила к массовому производству «микро DC/DC» преобразователей XCL301 с интегрированной катушкой индуктивности.
XCL301 стали первыми микромодулями DC/DC преобразователей Torex с интегрированными индуктивностями, способными поддерживать отрицательные выходные напряжения.
Для создания законченного DC/DC преобразователя необходимо добавить к модулю всего два конденсатора и диод Шоттки, что делает процесс разработки простым и быстрым, а размеры решения минимальными. Интегрированная катушка упрощает разводку печатной платы и позволяет минимизировать уровень нежелательных электромагнитных шумов. Приборы выпускаются в корпусе CL-2025-02 с габаритами 2.5 мм × 2.0 мм × 1.0 мм.
 |
| Типовая схема включения XCL301. |
Диапазон входных напряжений составляет от 2.7 В до 5.5 В, а выходное напряжение фиксировано и равно –3.3 В ± 2.0%. Модуль работает в режиме автоматического переключения между ЧИМ и ШИМ с фиксированным временем выключенного состояния. Автоматическая смена режимов обеспечивает сохранение высокого КПД во всем диапазоне нагрузок – от легкой до максимальной.
 |

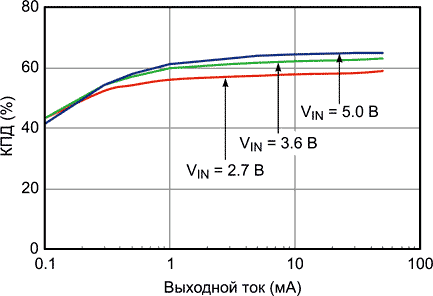

| Зависимость КПД от выходного тока. |
Основные характеристики XCL301
- Выходное напряжение 3.3 В ± 2.0%;
- Автоматическое переключение между ЧИМ и ШИМ с фиксированным временем выключения обеспечивает высокий КПД как при легких, так и при максимальных нагрузках;
- Максимальный выходной ток –50 мА (при выходном напряжении –3.3 В и входном напряжении 3.3 В);
- Интеграция катушки индуктивности снижает уровень электромагнитных излучений;
- Идеальны для сокращения монтажной площади печатной платы;
- Хорошо подходят для схем стабилизации отрицательного напряжения в устройствах с меняющимся входным напряжением, питающихся от одноэлементной литиевой батареи или аналогичного источника.
