Многопротокольный приемопередатчик Exar упрощает разработку промышленных интерфейсов и поддержку устаревших периферийных устройств

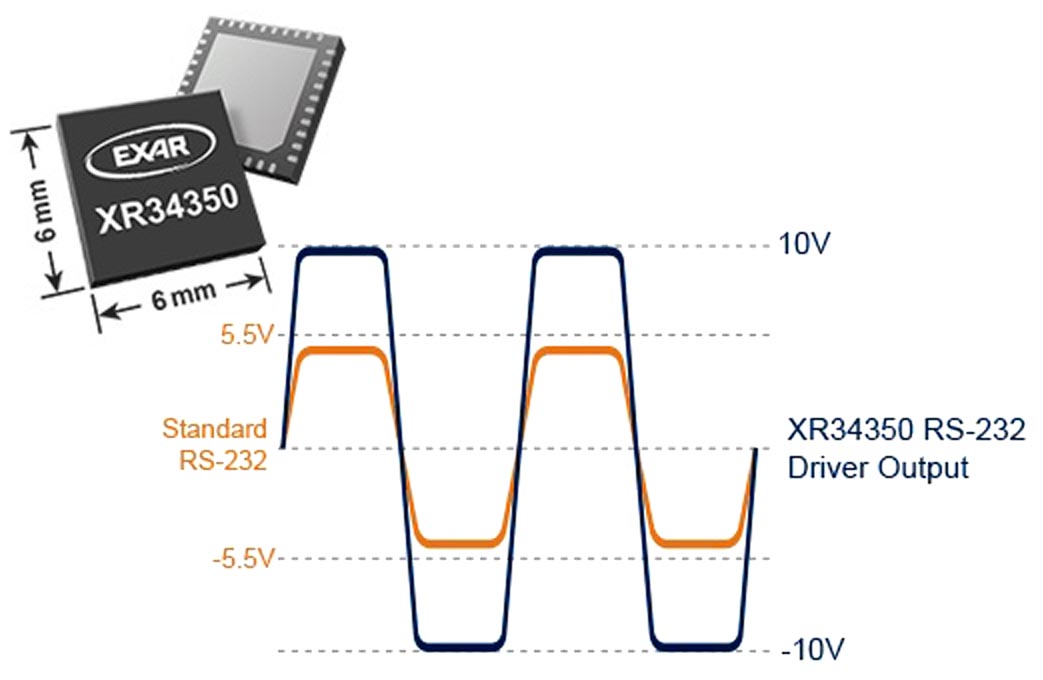

• Благодаря увеличенному до ±10 В размаху выходных напряжений поддерживает расширенный диапазон периферийных устройств с интерфейсом RS-232


• Уменьшает количество компонентов и экономит место на плате за счет встроенных терминальных резисторов


• Одна микросхема поддерживает последовательные протоколы полного RS-232 с разъемом DB9 или RS-485/RS-422

Корпорация Exar расширила семейство однокристальных последовательных приемопередатчиков стандартов RS-232/RS-485/RS-422 новым устройством XR34350. Широкий диапазон ±10 В выходных напряжений драйвера RS-232 микросхемы XR34350 обеспечивает поддержку большего числа периферийных устройств RS-232. Также как и одна из лучших в отрасли микросхема SP339, XR34350 содержит интегрированные терминальные резисторы и поддерживает режимы четырех конфигураций, что дает возможность использовать все три взаимозаменяемых протокола по одному кабелю или через один разъем без каких-либо дополнительных переключающих компонентов. В режиме RS-232 в распоряжении пользователя имеются три передатчика и пять приемников, необходимых для поддержки всех восьми сигналов последовательного порта с разъемом DB9 (3Tx/5Rx), в то время как интерфейс RS-485/422 предусматривает как полудуплексный, так и полнодуплексный (1Tx/1Rx) режим.

XR34350 работает либо от источника питания 3.3 В, либо 5 В, потребляя типовой ток всего 2 мА. Для снижения энергопотребления до 10 мкА предусмотрен останов с переходом в дежурный режим. Быстродействующие драйверы работают на скоростях до 20 Мбит/с в режимах RS-485/422, и до 1 Мбит/с в режиме RS-232. Для снижения уровня электромагнитных излучений имеется возможность ограничения скорости нарастания всех драйверов до 250 Мбит/с в любом режиме.

«Микросхема XR34350 упрощает проекты клиентов, – говорит Дейл Ведель (Dale Wedel), вице-президент отделения высокоэффективных аналоговых устройств Exar. – Большой размах выходных напряжений драйвера позволяет улучшить функциональную совместимость со старыми моделями сканеров штрих-кодов, клавиатур, мышей PS2 и других периферийных устройств RS-232».

Все выводы шины защищены от воздействия электростатических разрядов до ±15 кВ (модель человеческого тела), ±15 кВ IEC 61000-4-2 (разряд через воздушный промежуток) и ±8 кВ IEC 61000-4-2 (контактный разряд).

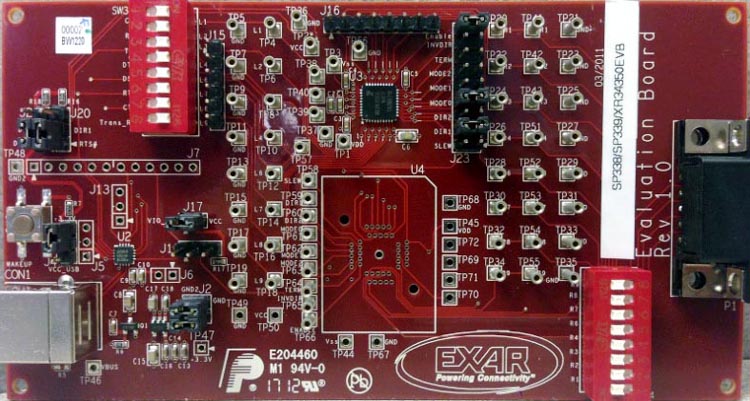

Оценочная плата SP338/SP339/XR34350EVB.

Доступность

Микросхема XR34350 выпускается серийно в не содержащих галогенов 40-контактных корпусах QFN размером 6 × 6 мм, отвечающих требованиям директивы RoHS. Цены для партий объемом 1000 микросхем начинаются от $5.40 за штуку.
