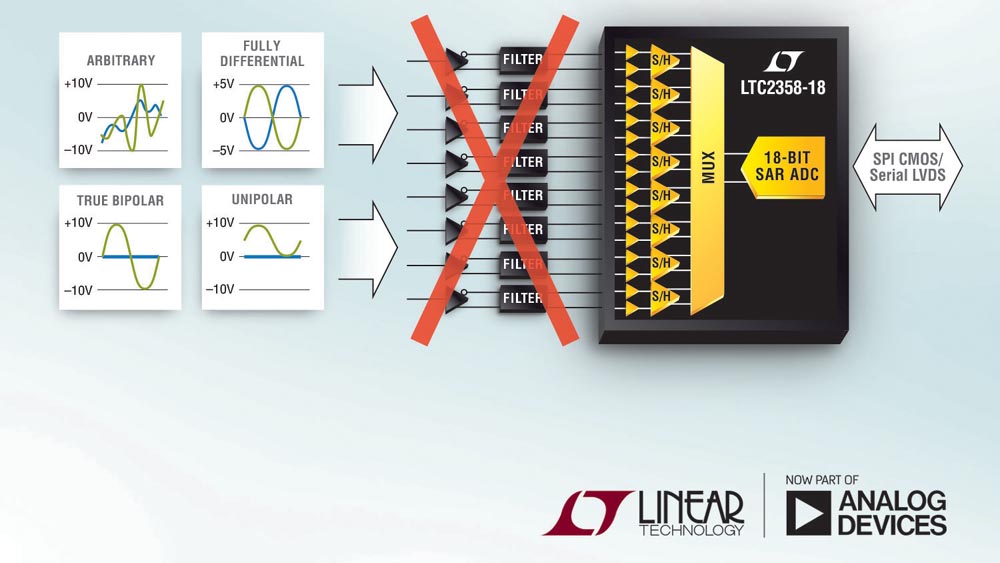

Analog Devices, недавно закрывшая сделку по приобретению компании Linear Technology, анонсировала 18-битный 8-канальный АЦП последовательных приближений LTC2358-18 с одновременной выборкой и интегрированными пикоамперными входными буферами. Благодаря исключению из системы входных цепей предварительной обработки сигналов, необходимых обычно для управления небуферизованными входами АЦП с запоминающими конденсаторами, решения на основе LTC2358-18 дают значительную экономию площади платы и стоимости конечного продукта. Если в типичном случае для внешнего буфера одного канала требуются три усилителя, шесть резисторов и два конденсатора, то перечень компонентов сокращается на 88 позиций, и кроме того, более чем на 40% уменьшается потребление мощности. Пикоамперные входы и коэффициент подавления синфазного сигнала 128 дБ в диапазоне напряжений свыше 30 В пик-пик позволяют без потери точности измерений напрямую подключать LTC2358-18 к широкому набору датчиков.
При работе всех каналов на скорости 200 квыб/с дополнительную гибкость использования LTC2358-18 предоставляет технология независимого реконфигурирования входов, получившая фирменное название SoftSpan. Каждый канал под каждое преобразование может быть программно настроен на обработку однополярных, истинно биполярных, полностью дифференциальных или произвольных входных сигналов в диапазонах ±10.24 В, 0 В … 10.24 В, ±5.12 В или 0 В … 5.12 В. Дифференциальные аналоговые входы, рассчитанные на высокие синфазные напряжения до 30 В, позволяют напрямую подключать к АЦП разнообразные типы датчиков и упростить цепь обработки сигналов. Удобно конфигурируемые входы в сочетании с гарантированным разрешением 18 бит без пропуска кодов, интегральной нелинейностью не хуже ±3.5 LSB и отношением сигнал/шум 96.4 дБ делает LTC2358-18 идеальным прибором для высококачественных систем управления производственными процессами, контрольно-измерительного оборудования, аппаратуры мониторинга электрических сетей и приложений управления двигателями.
В LTC2358-18 интегрирован буферизованный прецизионный источник опорного напряжения с температурным коэффициентом не хуже 20 ppm/°C, обеспечивающий высокую точность однократных измерений и экономию места на плотно упакованных печатных платах. Для расширения диапазона аналоговых входных напряжений до ±12.5 В может использоваться внешний источник опорного напряжения 5 В. При одновременном преобразовании сигналов всех восьми каналов со скоростью 200 квыб/с на канал микросхема рассеивает мощность всего 219 мВт, а для дальнейшего снижения расхода энергии при более низкой частоте измерений предусмотрены режимы полусна и пониженного потребления.
Уникальные аналоговые характеристики LTC2358-18 дополняются исключительно гибкими цифровыми узлами, выходной интерфейс которых с помощью единственного управляющего вывода переключается между режимами КМОП SPI и LVDS. Широкий диапазон напряжений питания цифрового выхода позволяет устройству обмениваться данными с любыми КМОП приборами, имеющими уровни сигналов от 1.8 В до 5 В. В режиме КМОП приложения могут использовать от одного до восьми последовательных каналов выходных данных, предоставляя пользователю возможность оптимизации ширины шины и пропускной способности. Режим LVDS предназначен для высокоскоростной передачи данных по дифференциальным линиям на бóльшие расстояния при меньшем уровне шумов. Благодаря такой универсальности интерфейса ввода/вывода к LTC2358-18 можно с равным успехом подключать как старые микроконтроллеры, так и новейшие ПЛИС.
Выпущенная вслед за LTC2358-16, микросхема LTC2358-18 возглавила семейство лучших в отрасли 18-/16-битных АЦП последовательных приближений с одновременной выборкой. Рассчитанная на работу в диапазоне температур от −40 °C до 125 °C микросхема LTC2358-18 предлагается в 48-контактном корпусе LQFP размером 7 мм × 7 мм, совместимом по выводам с небуферизованным АЦП LTC2348-18. В партиях из 1000 микросхем цена одного прибора начинается от $25.95. Образцы устройств и оценочные платы можно заказать онлайн на сайте Linear Technology или в местных офисах продаж компании.
 |

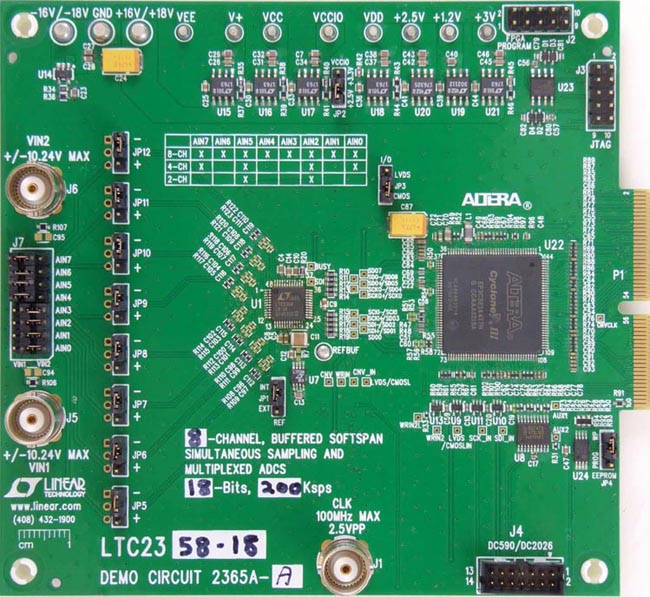

| Демонстрационная плата DC2365A-A с микросхемой 18-битного АЦП последовательных приближений LTC2358-18. |
Сводка основных характеристик LTC2358-18
- Восемь буферизованных каналов с одновременной выборкой и пикоамперными входными токами;
- Гарантированное разрешение 18 бит без пропуска кодов, интегральная нелинейность не хуже ±3.5 LSB;
- Пропускная способность 200 кбит/с на канал;
- Дифференциальные входы с диапазоном синфазных напряжений 30 В;
- Технология SoftSpan для индивидуального управления диапазонами входных сигналов каждого канала:
- При использовании внутреннего источника опорного напряжения: ±10.24 В, 0 В … 10.24 В, ±5.12 В, 0 В … 5.12 В;
- При использовании внешнего источника опорного напряжения 5 В: ±12.5 В, 0 В … 12.5 В, ±6.25 В, 0 В … 6.25 В;
- Отношение сигнал/шум при однократном преобразовании 96.4 дБ;
- Интегрированный буферизованный источник опорного напряжения;
- Последовательные интерфейсы КМОП SPI (1.8 В … 5 В) и LVDS;
- Рассеиваемая мощность 219 мВт;
- 48-выводной корпус LQFP размером 7 мм × 7 мм.
