Микромощные детекторы напряжения Diodes контролируют источники питания компьютерных и цифровых систем

Компания Diodes представила микромощный детектор напряжения APX803L, предназначенный для схем супервизоров микропроцессоров и микроконтроллеров. Микросхема точно контролирует уровни напряжений и вырабатывает сигнал сброса, если напряжение шины питания падает ниже определенного порога. Эта функция востребована многими системами, такими как компьютеры, компьютерная периферия и портативные устройства с батарейным питанием. Низкий ток потребления делает APX803L также очень привлекательным прибором для использования в бытовой электронике, работающей в дежурном режиме, такой, например, как телевизоры.

Пороговые напряжения детекторов, максимальные отклонения которых не превышают ±1.5%, можно выбирать любыми из диапазона от 1.2 В до 5.0 В с шагом 0.1 В. Микросхемы потребляют всего 1 мкА и не требуют внешних компонентов. Если контролируемое напряжение на шине питания VCC падает ниже выбранного уровня порога, APX803L через 20 мкс вырабатывает сигнал сброса, который удерживается до тех пор, пока напряжение на шине питания не вернется к уровню, превышающему порог. Потребителю доступны варианты устройств с задержкой восстановления 0 мс, 55 мс, 220 мс или 450 мс. Выход сброса имеет активный низкий уровень и открытый сток.

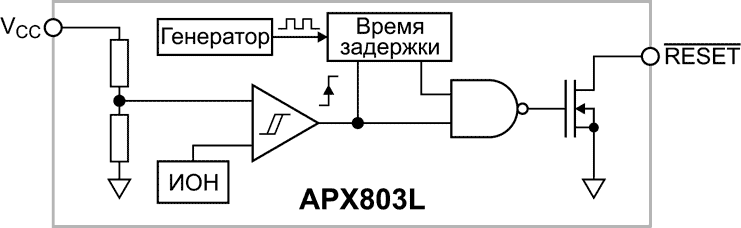

Блок-схема детектора напряжения APX803L.

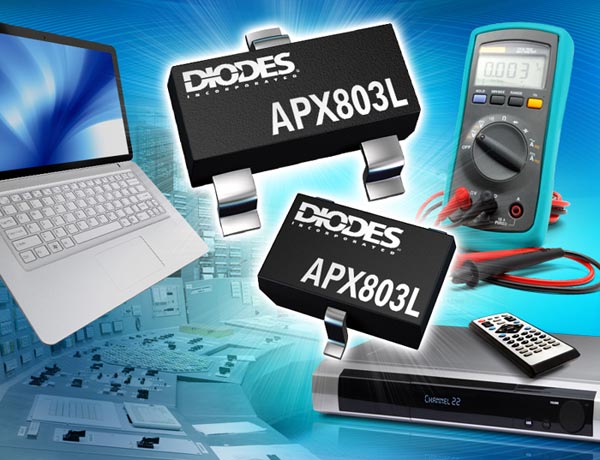

APX803L выпускаются в 3-выводных корпусах SOT23, SOT323 и SC59, а также в 5-выводном корпусе SOT25, и могут использоваться как в оригинальных конструкциях, так и для прямой замены приборов других производителей.
