Toshiba предлагает новый оптрон с аналоговым выходом для автомобильных приложений

Новое устройство для высокоскоростной связи в электронном оборудовании автомобилей

Компанией Toshiba Electronics Europe запущена в серийное производство новая микросхема оптоизолятора с аналоговым выходом, предназначенная для организации высокоскоростной связи в автомобильных приложениях, прежде всего, в электрических и гибридных транспортных средствах.

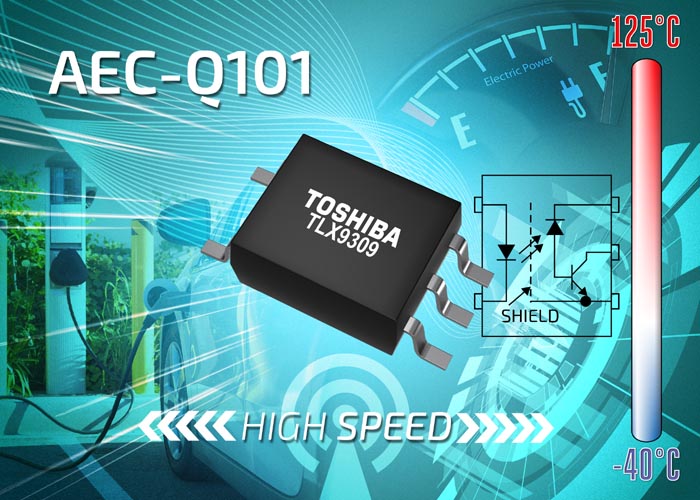

Оптоизолятор TLX9309 содержит высокоэффективный GaAlAs светоизлучающий диод, оптически связанный с быстродействующим детектором. Детектор состоит из фотодиода и транзистора, изготовленных на одном кристалле. Интегрированный в кристалл фотодетектора экран Фарадея обеспечивает повышенные уровни устойчивости к синфазным помехам, позволяя устройству в типичном случае выдерживать броски напряжения со скоростью нарастания до 15 кВ/мкс, что является важным параметром для автомобильного оборудования, работающего в условиях сильных помех.

Разделение фотодиода и усилительного транзистора позволило уменьшить емкость коллектора и, соответственно, время задержки распространения, в результате чего быстродействие приборов с открытым коллектором TLX9309 оказалось выше, чем у других оптронов с двухтактными выходами. Фактическое время задержки распространения гарантированно находится в интервале между 0.1 мкс и 1.0 мкс при разнице между временами нарастания и спада, не превышающей 0.7 мкс, что делает новые оптроны хорошими компонентами для оборудования высокоскоростной связи, систем управления инверторами или интерфейсов интеллектуальных силовых модулей.

Электрическая прочность изоляции составляет 3750 В с.к.з. при длинах путей утечки по выводам и корпусу, равных 5 мм. Устройство может работать при питающих напряжениях от –0.5 В до 30 В, отдавая в нагрузку до 25 мА при выходных напряжениях до 20 В. Коэффициент передачи тока находится в диапазоне от 15% до 300%.

TLX9309 выпускается в 5-выводном корпусе SO6 с размерами 3.7 мм × 7.0 мм × 2.2 мм и рассчитан на работу в диапазоне температур от –40 °C до +125 °C. Оптоизолятор, отвечающий требованиям директивы RoHS и стандарта AEC-Q101, может использоваться в автомобильных приложениях.
