Компания Texas Instruments представила новые драйверы для светодиодной подсветки TLC5928 и TLC5947.
Области применения:
- Светодиодные дисплеи
- Информационные доски
- Подсветка
- Световой дизайн
TLC5928
Основные особенности:
- Определение обрыва в канале
- Предупреждение о возможном перегреве
- Защита от короткого замыкания
- Установка тока для всех каналов одним внешним резистором
- Последовательный интерфейс
- Увеличение числа каналов путем каскадирования
Число каналов: | 16 |
Выходное напряжение 1канал: | до 17 В |
Выходной ток на 1 канал: | 2...35 мА |
Точность поддержания тока: | 1% |
Напряжение питания: | 3...5,5 В |
Интерфейс управления: | последовательный, до 35 МГц |
Управление током: | внешний резистор, единый для всех каналов |
Рабочий диапазон температур: | -40...+85°C |
Корпус: | SO-24, TSSOP-24, HTSSOP-24 PowerPADTM, QFN-24 |

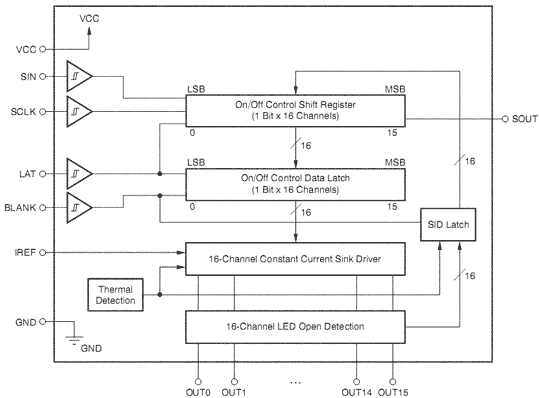

Структурная схема TLC5928

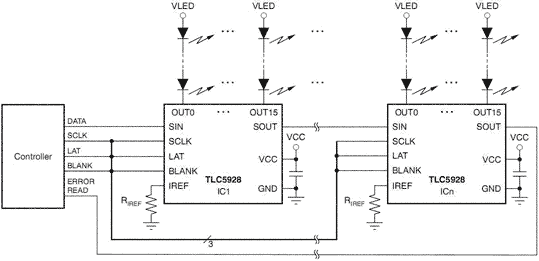

Типовая схема подключения TLC5928
TLC5947
Основные особенности:
- Определение обрыва в канале
- Предупреждение о возможном перегреве
- Защита от короткого замыкания
- Автоматическое отключение при перегреве
- Рестарт при достижении номинальной температуре
- Индивидуальное регулирование яркости светодиодов по каждому из каналов
- Последовательный интерфейс
- Увеличение числа каналов путем каскадирования
- Установка тока для всех каналов одним внешним резистором
Число каналов: | 24 |
Выходное напряжение 1канал: | до 30 В |
Выходной ток на 1 канал: | 30 мА |
Точность поддержания тока: | 2% |
Напряжение питания: | 3...5,5 В |
Интерфейс управления: | последовательный, до 30 МГц |
Управление током: | ШИМ, 12 разрядный |
Число уровней яркости: | 4096 |
Рабочий диапазон температур: | -40...+85°C |
Корпус: | HTSSOP-32 PowerPADTM, QFN-32 |

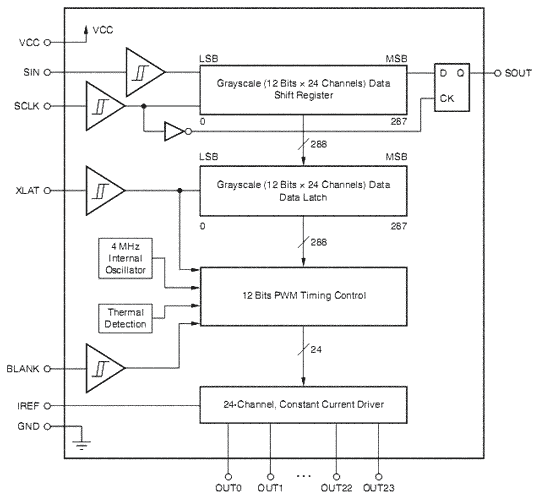

Структурная схема TLC5947

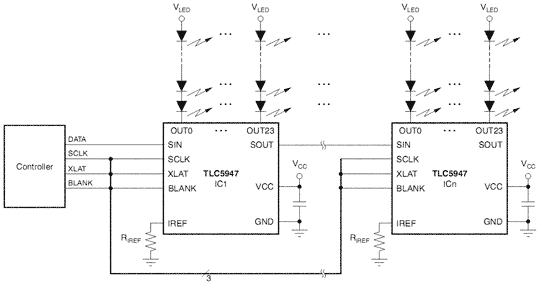

Типовая схема подключения TLC5947
